ローカル12V電源の使用
電源電圧は、電源ピン「+12V」を使用しI/Oコネクタ自体から取得されます。
この回路にはRとRPOLと呼ばれる2つの抵抗が必要です。
Rには180Ω1/8Wの抵抗が最良の妥協策として推奨されていますが、回路は50Ω1/ 2W〜10KΩ1/16W（1）の広い範囲の抵抗値でも動作します。
R =180Ωが最も適しているRPOLには、560Ω1/4Wの抵抗が推奨されていますが、他のR値に応じてRPOLの値を調整することもできます。
既存のプルダウン抵抗がすでにTTLレシーバ側で使用可能な場合は、R抵抗として使用して回路を動作させることができ、ケーブルに余分な抵抗を加える必要はありません。
回路は論理レベル反転の実行はしません。
注記： 抵抗値は、特別なまたは動的性能要件に合わせて変更することもできます。
注記： 回路は論理レベル反転の実行はしません。

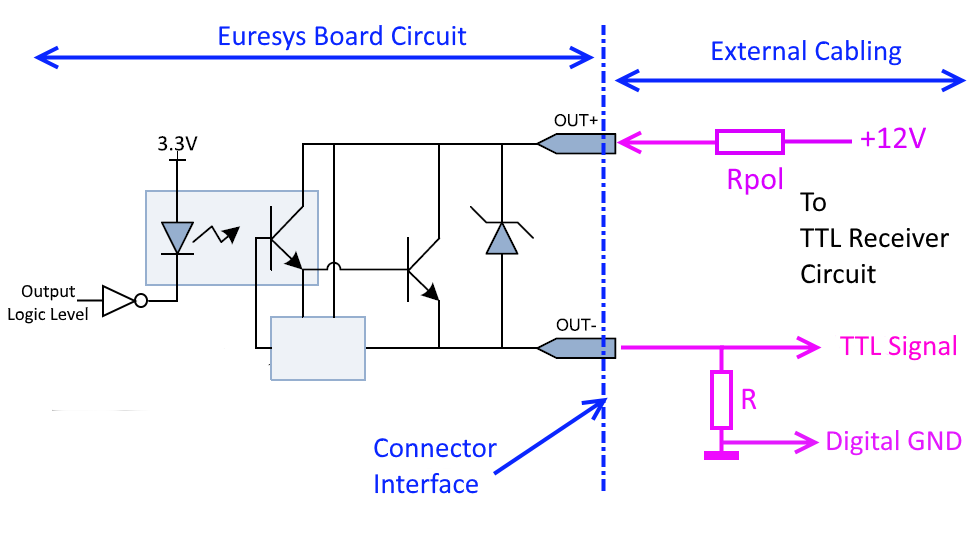

配線図
I/Oコネクタのピン割り当ての コネクタ を参照してください。
| 1. | 抵抗器（RPOL）が560Ω1/4 W（または回路要件に適合する別の抵抗値）を介し、OUT＋を＋12Vに接続します。 |
| 2. | OUT-をTTL入力に接続します。 |
| 3. | 抵抗器（R）が180Ω1 / 8W（または回路要件に適合する別の抵抗値）のOUTをプルダウンします。 |
静的レベルの互換性
以下の表は、電圧レベルが適合しており、TTLおよびLVTTLアプリケーションの許容電圧マージンを維持していることを示しています。
電圧レベルとマージン、Rpol =560Ω1/4W、R =180Ω1/8W。
|
絶縁出力 |
絶縁出力 |
絶縁出力 |
TTL入力 |
電圧マージン |
TTL入力 |
|---|---|---|---|---|---|
|
高（High） |
閉 |
最大2.7 V （2） |
最小2.0 V |
0.7 V |
高（High） |
|
低（Low） |
開く |
最大0.36 V （1） |
最大0.8 V |
0.44 V |
低（Low） |
絶縁出力の電圧レベルについては、 絶縁出力 を参照してください。
注意1 最悪条件の外部（プルアップ）負荷2mA（180Ω×2mA = 0.36V）を考慮すると、0.36Vになります。これは、回路が外部プルアップ抵抗を（最小値）1K5Ω（3.3V）または2K4Ω（5V）までサポートすることを意味しています。 必要であれば、回路内の実際のプルアップ負荷に応じて他のR値を選択することができます。
注意2 RPOLは、Voh電圧を約2.7Vに制限し、TTLレベルとLVTTLレベルを一致させます。
RPOL-R560Ω-180Ω分圧器を考慮し、オプトカプラ・ピン間の電圧降下（VOUT+ -VOUTt- ）が約0.9Vであることを考慮して、2.7Vが得られます。
ダイナミックの制限
絶縁された出力の最大パルス幅は約5μsであり、最大パルス速度は100KHzであり、
絶縁された出力は、信号伝播で約5μs遅延します。
R = 180Ωの抵抗値は、1または2メートルのケーブルの通常の容量性負荷に対して優れた動的結果を示します。 その例として、2mケーブルは100pFの負荷（50pF/m）が余計にかかり、180Ω（RxC =180Ω×100pF =18μs）で約18μsの立ち上がり時間を与えます。 必要に応じて、R値は、立ち上がり時間および/または容量性負荷の点で特別な要件に適合させることができます。
オプトカプラのスイッチング時間を最大限にするのが重要な場合、抵抗値を大きくし過ぎないことは推奨されません。 オプトカプラ回路は、約10mA以上の負荷でより良く動作します（スイッチング時間）。 R = 180Ωは13 mA（3.3 V）と23 mA（5 V）でオプトカプラをロードします。
