TTL 및 LVTTL 전압 레벨

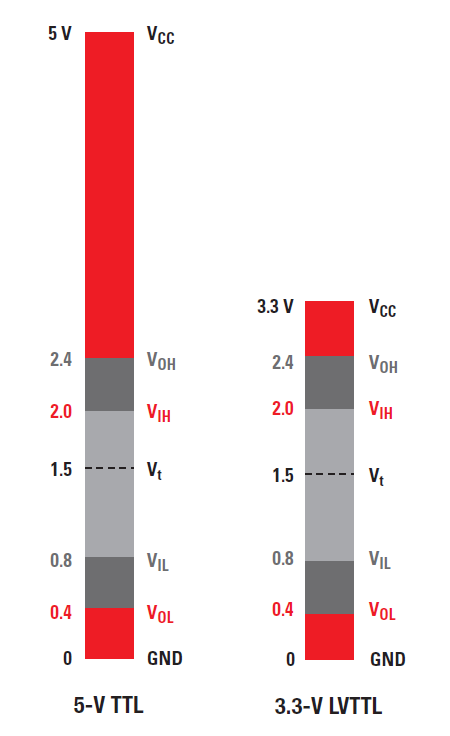

위의 그림은 컬러 막대를 사용하는 TTL 및 LVTTL 신호 인터페이스의 각 전압 레벨을 보여줍니다.
드라이버 출력
낮은 논리 레벨에서 드라이버는 하단 빨간색 창. 내에서 출력 전압을 보장합니다.
● | 최대 드라이버 출력 전압, 즉 VOL은 TTL과 LVTTL 모두 0.4V입니다. |
● | 최소 드라이버 출력 전압은 GND입니다. |
높은 논리 레벨에서 드라이버는 상단 빨간색 창 내에서 출력 전압을 보장합니다.
● | 최소 드라이버 출력 전압, 즉 VOH은 TTL과 LVTTL 모두 2.4V입니다. |
● | 최대 드라이버 출력 전압은 VCC: TTL은 5V, LVTTL은 3.3V입니다. |
수신기 입력
수신기는 입력 신호 전압이 하단 빨간색 및 어두운 회색 창 내에 있을 때 낮은 논리 레벨을 볼 수 있도록 보장합니다.
● | 최대 수신기 입력 전압, 즉 VIL은 TTL 및 LVTTL 모두 0.8V입니다. |
● | 최소 수신기 입력 전압은 GND입니다. |
수신기는 입력 신호 전압이 상단 빨간색 및 어두운 회색 창 내에 있을 때 높은 논리 레벨을 볼 수 있도록 보장합니다.
● | 최소 수신기 입력 전압, 즉 VIH는 TTL과 LVTTL 모두 2.0V입니다. |
● | 최대 드라이버 출력 전압은 VCC: TTL은 5V, LVTTL은 3.3V입니다. |
참고: 어두운 회색 창은 드라이버 출력과 수신기 입력 사이의 0.4V 잡음 마진입니다.
중요: 밝은 회색 창은 수신기가 논리 레벨을 보장할 수 없는 영역입니다.
일반적으로 논리 레벨이 낮은 레벨과 높은 레벨 사이의 실제 전이 Vt는 약 1.5V이지만 실제 Vt레벨은 표본 또는 프로세스 (P) 변동, 실제 Vcc 공급 전압 (V) 및 온도 (T)에 따라 많이 변경될 수 있습니다. VIL과 VIH만이 P, V, T 변화에 대해 보증합니다.
