ROI 정의

정의된 ROI는 레이저 라인 변형이 발생하는 전체 센서 영역을 포함해야 합니다. 초기 단계는 전체 해상도 ROI를 설정하여 전체 이미지를 확인하는 것입니다.

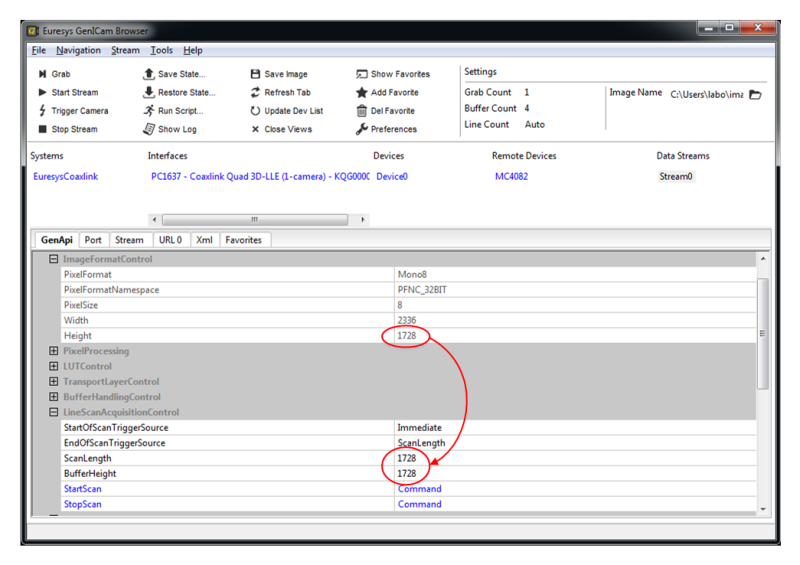

전체 해상도 ROI를 만들려면 ScanLength 및 BufferHeight를 "원격 장치"(카메라)에 설정된 높이 값으로 설정해야 합니다. 이 모든 매개 변수는 다음과 같이 "데이터 스트림"모듈의 "GenApi"탭에서 볼 수 있습니다.

전체 해상도 ROI

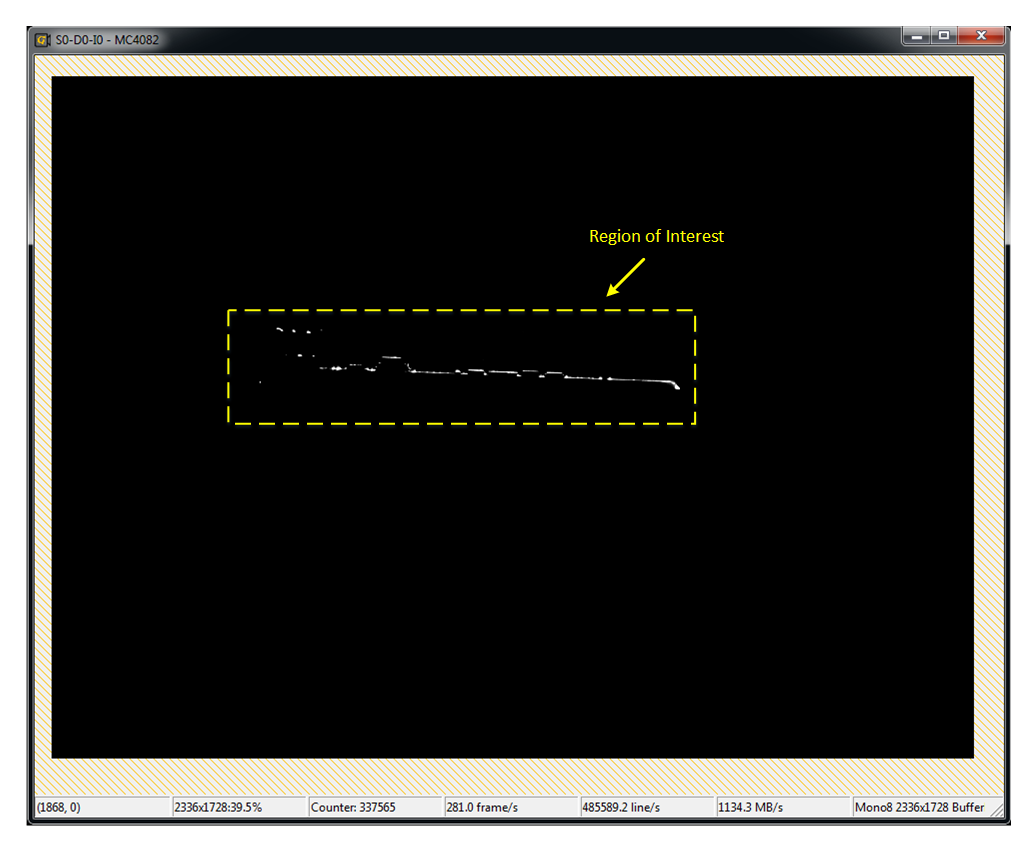

결과 프레임은 다음 그림에서 볼 수 있는데, 여기서 레이저 라인 변형이 발생하는 유효 영역을 확인할 수 있습니다.

결과 이미지 (전체 해상도 ROI)

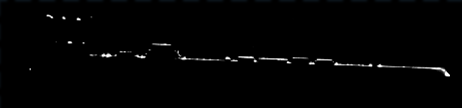

ROI 확장된 보기
