TTL和LVTTL电压电平

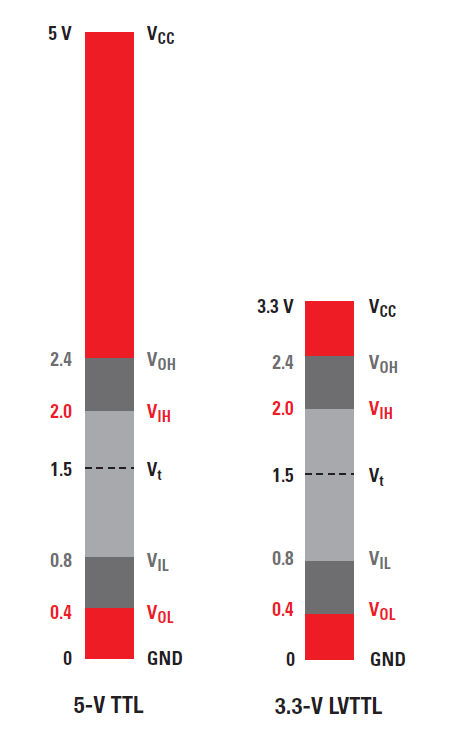

上图显示了使用彩色条的TTLand和LVTTL信令接口的各自电压电平。
驱动器输出
在低逻辑水平，驱动器保证了底部红色窗口内的输出电压。
| ● | 最大驱动器输出电压，对于TTL和LVTTL，VVOL 都是0.4V。 |
| ● | 最小驱动器输出电压为GND。 |
在高逻辑电平, 驱动器输出电压在上部红色窗口内。
| ● | 最小驱动器输出电压，对于TTL和LVTTL，VOH 都是2.4V。 |
| ● | 最大驱动器输出电压为VCC: TTL为5V，LVTTL为3.3V |
接收机输入
接收器能够保证看到低逻辑电平（当输入信号电压在 底部红色和深灰色窗口内时）
| ● | 最大接收器输入电压，对于TTL和LVTTL，VIL 都是为0.8V。 |
| ● | 最小接收器输入电压为GND。 |
接收器能够保证看到高逻辑电平（当输入信号电压在红色和深灰色窗口内时）
| ● | 最小接收器输入电压，对于TTL和LVTTL，VIH都是为2.0V。 |
| ● | 最大接收器输入电压为VCC: TTL为5V，LVTTL为3.3V |
注意： 深灰色窗口，是驱动器输出和接收器输入之间的0.4V噪声容限。
重要的 : 浅灰色窗口，是接收器无法保证逻辑电平的区域。
一般地，逻辑电平高和低之间实际转变Vt 将发生在约1.5V，但实际Vt电平可能会根据样品或工艺(P)变化、实际Vcc电源电压(V)和温度(T)而变化很多。 对于P,V,T 的变化，只有VIL和VIH得到保证。
