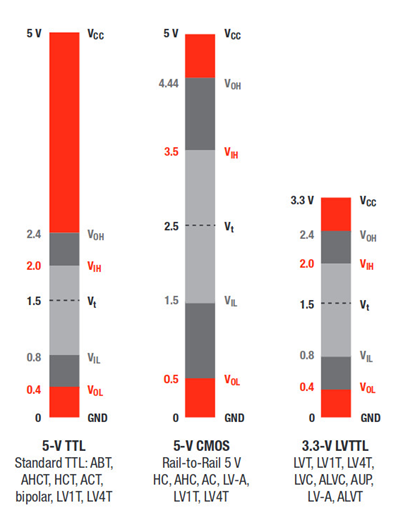

TTL, 5V CMOS 및 LVTTL 레벨

색상 범례

어두운 회색: 노이즈 마진,
밝은 회색: 전환 범위, 하위 및 상위 수준이 지정되지 않았습니다.

전압 레벨

VIL: 최대 로우-스테이트 전압 @수신기 입력
VIH: 최소 하이-스테이트 전압 @수신기 입력
VOL: 최대 로우-스테이트 전압 @드라이버 출력
VOH: 최소 하이-상태 전압 @드라이버 출력
Vt: 일반적으로 전환 범위의 중간에 있는 임계값 레벨
