FFC向导示例程序

Euresys提供了一个示例应用程序的源代码，名为ffc-wizard，该应用程序计算系数，并将其打包到针对Coaxlink 卡的二进制文件中。

此示例代码的目的有三个方面：

□ 指导用户完成校准程序；
□ 提供本文件所述内容的技术和实践翻译；
□ 提供用于开发自定义应用程序的构建基块。

源代码位于单个源文件中：src/ffc-wizard.cpp。构建应用程序应该简约；

□ 对于Windows，有一个Microsoft Visual Studio项目文件；ffc-wizard.vcproj；
□ 对于Linux和MacOS，提供了Makefile。

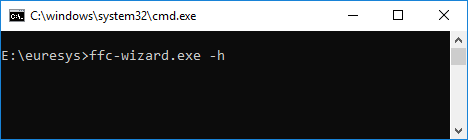

向导是一个控制台应用程序。当给出 -h （或 --help） 标志时，将显示以下帮助消息:

获取帮助消息

>ffc-wizard.exe--help
平场校正向导
FCC-向导[选项]

可选：
  --if=INT                 要使用的GenTL接口的索引
  --dev=INT                要使用的GenTL设备的索引
  --if=INT                 要使用的GenTL数据流的索引
  --average=INT            要平均的图像数量 （默认： 10）
  --roi_x=INT              感兴趣区域左上角的水平偏移(以像素为单位)（默认：0）
  --roi_x=INT              感兴趣区域左上角的垂直偏移(以像素为单位)（默认：0；忽略行扫描）
  --roi_width=INT          感兴趣区域的宽度（默认：整幅图像）
  --roi_height=INT         感兴趣区域的高度(默认：整幅图像；忽略行扫描)
  --balance                计算所有组件的平面图像平均值，而不是每个组件的平均值
  --linescan               强制行扫描模式，即平均图像行数（自动为行扫描卡启用）
  --dark-setup=SCRIPT      暗采集设置脚本的路径
  --flat-setup=SCRIPT      平面采集设置脚本的路径
  --timeout=MS             等待图像的最长时间(毫秒)(默认值：1000)
  --dark-histogram=FILE    要输出和打开的平均暗图像直方图html页面的路径
  --flat-histogram=FILE    要输出和打开的平均平面图像直方图html页面的路径
  --output-ffc=FILE        系数输出文件的路径（Coaxlink ffc二进制格式）
  --load-ffc=FILE          将系数加载到 Coaxlink 系数分区中(默认:计算系数)
  --no-interact            跳过用户交互
  -h  --help               显示帮助消息

注：ROI选项允许（在计算平均值时）定义要考虑的矩形区域，
      这有助于消除受晕映影响的图像中靠近边界的像素。

选项详情

标志 详情
--if, --def, --ds 标识要使用（和/或配置）的数据流的GenTL模块索引。
--average 为暗采集和平面采集而采集的图像数量；校准过程中仅进一步使用这些采集的平均值。
--roi_x, --roi_y, --roi_width, --roi_height 计算平面图像 （平面（平均））的平均像素值时要考虑的可选矩形区域；这会影响对每个像素的增益值的评估。
--balance 启用白平衡；即无论是否计算彩色像素分量的系数来平衡分量值；显然，这要求用于获取平面图像的平面背景尽可能接近真实的灰色（所有RGB分量的值都相同）。
--dark-setup, --flat-setup 在黑暗和平坦采集之前，运行的可选配置脚本
--dark-histogram, --flat-histogram 可选；输出文件的路径，显示暗图像和平面图像像素分量的柱状图；这提供了暗电流变化以及平面图像变化的直观概述。
--no-interact 通常，向导会等待用户在开始暗采集和平坦采集之前设置系统；当使用此标志时，向导则不会等待用户（也不会打开创建的直方图HTML页）。

下面是一个使用白平衡功能生成FFC系数(写入文件 coefficients.ffc)的示例。从控制台窗口运行的命令如下：

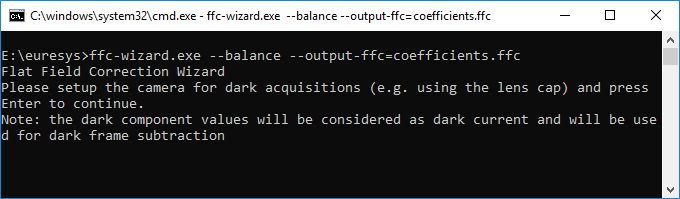

该程序启动并告诉您要做什么：

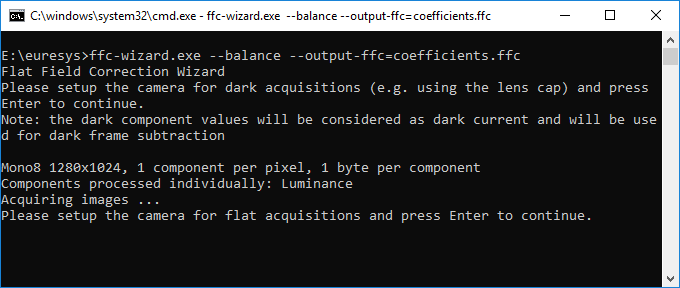

您可以为暗采集做好准备，准备好后按回车键。然后，它将获取一系列暗图像，并显示下一步的说明。

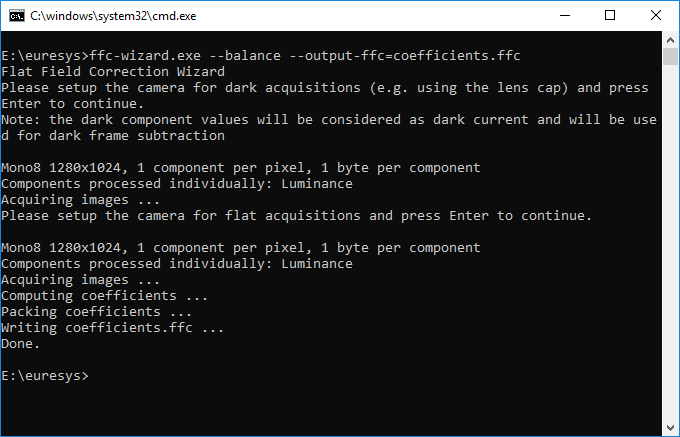

您可以为平面采集做好准备，准备好后按回车键。然后，它将获取一系列平面图像，计算相应的系数并将其写入文件 coefficients.ffc

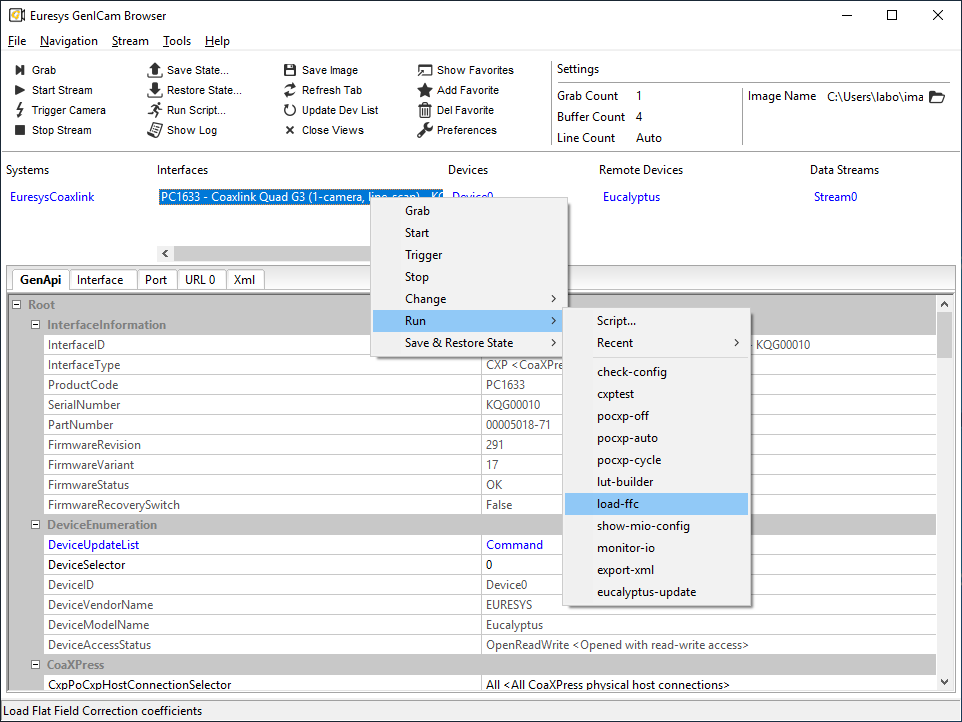

稍后，您可以从genicam浏览器加载系数，例如，通过如下运行load-ffc脚本：

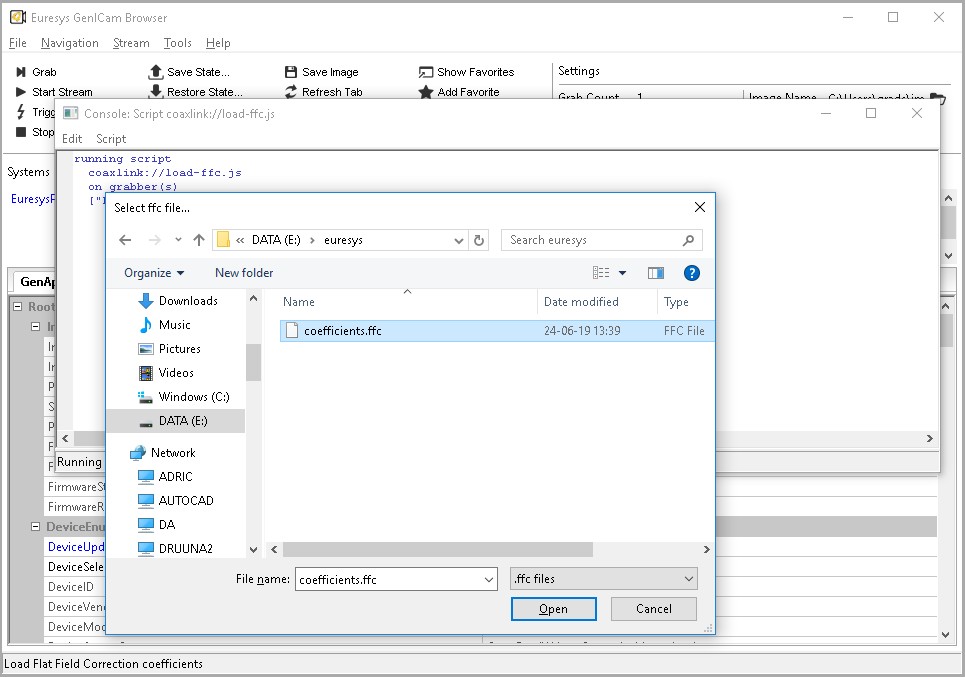

然后可以选择先前创建的文件coefficies.ffc

从那时起，系数被加载到 Coaxlink 存储器中，并且ffc处理被启用。

校准程序以及系数的打包由主函数ffcWizard控制。

ffcWizard 任务

任务 由函数完成
获取一系列暗图像，以生成平均暗图像 acquireImages
获取一系列平面图像，以生成平均平面图像 acquireImages
计算每个像素分量的值gain。 computeGain
使用暗像素分量值作为offset值 computeOffset
将offset and gain 值打包为16位的小端值 packCoefficients
将压缩系数写入二进制文件 savePackedCoefficients

示例应用程序已经可以支持一些常见的像素格式：Mono, RGB, RGBa and Bayer。

限制：为了限制示例应用程序的复杂性，我们考虑（对于每个像素具有多个分量的像素格式）所有分量具有相同的大小。通过更新函数，仍然可以支持具有不同分量大小的像素格式。addImage and addComponents。

为了支持新的像素格式（在先前的限制条件下），我们需要修改两个功能：

1. Image::getComponentsPerPixel, 返回由 PFNC 名称识别的新格式的每个像素的分量数。
2. Image::getComponentFilters, to return a std::vector of ComponentFilter 描述新格式（由其PFNC名称识别）像素分量在图像中位置的对象。

该 ComponentFilter objects are used to separate the processing of the different pixel components while evaluating the Gain and Offset values. For example, in RGB format, the FFC coefficients related to the Red components are computed using the Red 组件来自黑色和平面图像中。

有关像素分量布局配置的详细信息，请参见的源代码Image::getComponentFilters 。
