画像データのスクランブル解除

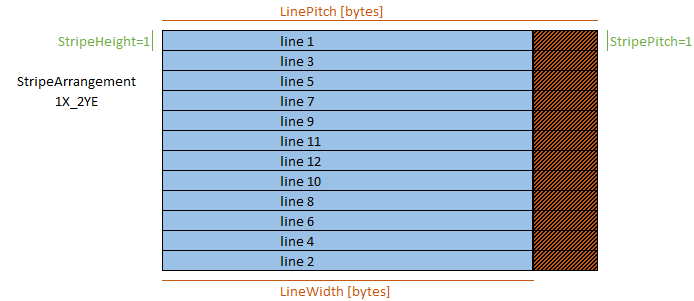

1X_2YE 画像のスクランブル

StripeArrangement が Geometry_1X_2YEに設定されている場合、ドライバは、次の式を使用し、カメラ（バッファ内の最後の画像ラインの位置など）が出力する二番目のラインの方向を決定します。

BufferBase + (BufferSize + LinePitch - LineWidth) / LinePitch * LinePitch - LinePitch

これは、ラインを完全に受け取るのに十分な大きさの、バッファー内の最後のラインアドレスです。

結果は次のようになります。

●

バッファが小さすぎると、カメラによって出力された最後のライン（画像の中央部分など）が失われます：アプリケーションはこれを回避する責任があります。

●

ラインは

BufferBase + n * LinePitch から開始されます。

●

完全なラインのみが転送されます。（上記の式は、LinePitch が 0 の場合、代わりに LineWidth が使用されます。同様に、StripeHeight が 0 の場合、代わりに 1 が使用されます。)

●

StripeHeight および StripePitch は 1より大きい値に設定することはできません。

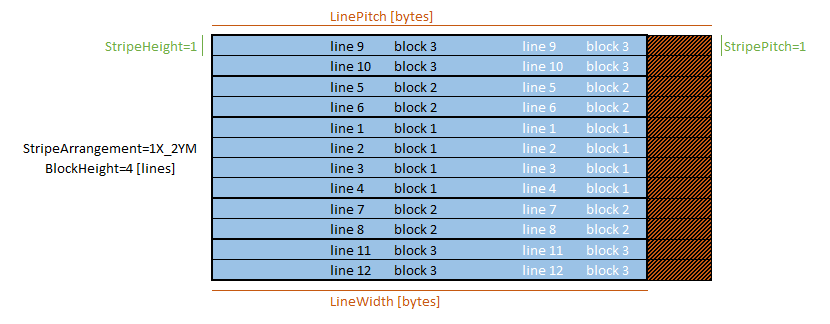

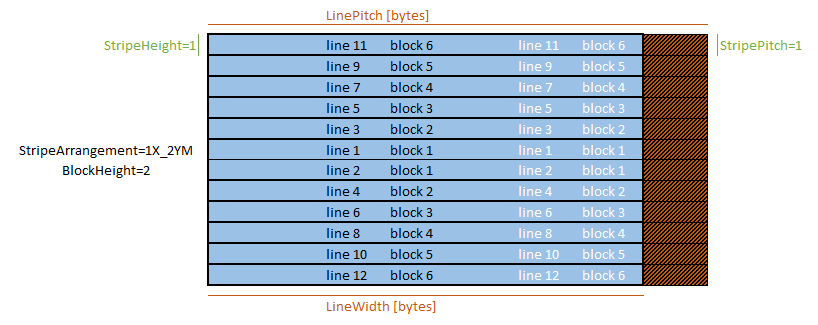

1X_2YM 画像のスクランブル

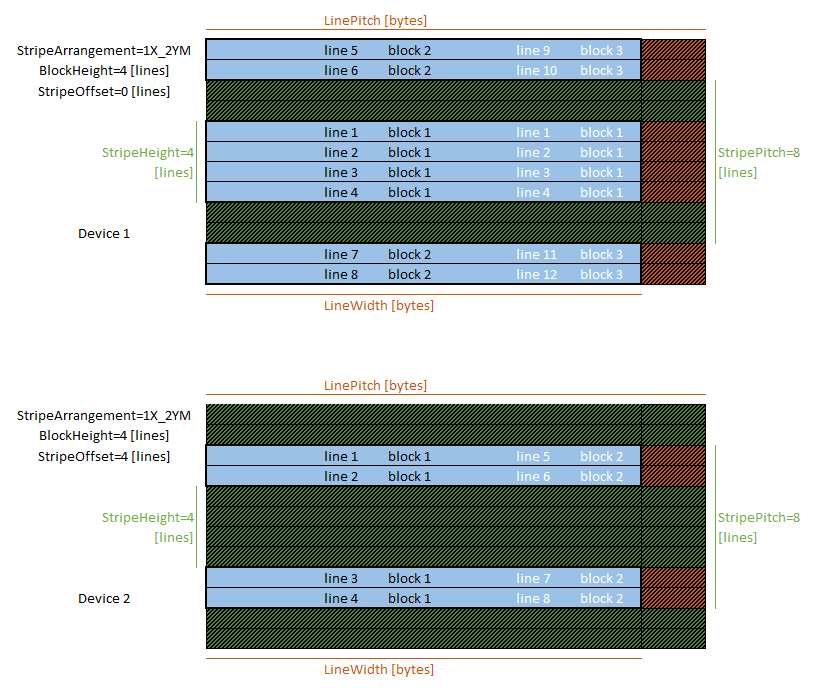

次の図では、 デバイス で送信されたライン番号とブロック番号は 白で表示され、 ホスト に受信されたライン番号とブロック番号は 黒で表示されます。
