CoaXPress链路验证工具

简述

CoaXPress链路验证工具 (CXLVT)可用于验证CoaXPress链路的操作参数。

对于快速测试，运行CXLVT直到达到100%的置信水平，即单个位错误（PER）的概率为10-10或更好10-11。这只需要花几分钟。

对于广泛的测试， 运行CXLVT直到达到100%的置信水平，即PER为 10-12或更好10-13。这需要几个小时。

另见： 有关误码率测试理论的更多信息，请参阅http://en.wikipedia.org/wiki/Bit_error_rate 。

主机PC要求

● 主机PC必须配备至少一个Coaxlink卡。
● 驱动程序必须安装在主机PC上。

相机要求

● 相机必须能够生成静态图像图案。

安装

CXLVT包含在驱动程序随附的命令行工具中。无需进一步安装。

通过的命令调用CXLVT。

gentl ber --帮助

gentl ber 命令

要设置CoaxPress 链路验证工具请执行以下操作：

1. GenICam 浏览器:
□ 将相机配置为正常运行，并选择固定测试模式作为视频源
□ 将采集卡配置为正常操作
2. 打开命令shell并执行，以启动Read-Eval-Print-Lo
3. 使用命令获取中间结果。
□ 检查所采集的图像计数器数量是否定期增加
□ 检查置信水平
4. 运行测试，直到达到所需的置信水平。这可能需要几个小时。

CoaXPress链路验证工具（CXLVT）验证CoaXPress链路安装的操作参数（比特率、电缆类型、电缆长度），从而获得可靠的长期性能。

CXLVT，通过已知的置信水平，估计CoaXPress链路设置中单个位错误的概率来实现这一点。

我们定义：

● PER:数字连接（如CoaXPress链路）中单个位错误的概率；这是我们要估计的未知量。
● BER:误码率：实际由CXLVT进行测量的误码率。

通常认为，如果PER <10-12，CoaXPress链路将可靠运行。该准则与其它数字串行图像传输方案中使用的准则相似。当然，更好（更低）的PER将为操作的可靠性提供更大的保证。

CXLVT根据对BER的测量，在足够长的时间内，计算出置信水平（CL），或PER小于一组值(10-10, 10-11, 10-12, 10-13, 10-14)的可能性，以积累必要的证据。

当启动时，CXLVT会显示这些置信水平，因为随着时间的推移，证据会积累起来，如下面的屏幕截图所示。

在CXLVT操作期间输入命令，显示5 PER值的置信水平。

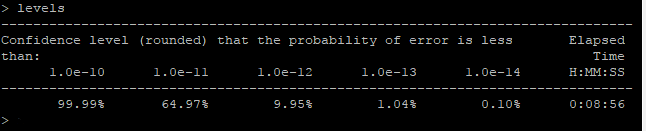

启动后8秒所报告的置信水平

8秒后，我们已经达到99.99%的置信水平，即PER小于10-10。也许PER比这要好得多，但在这个阶段，我们没有足够的证据来断定情况就是这样。CXLVT必须继续。

通过输入 命令，在CXLVT操作期间，可以显示额外的信息，之后CXLVT将继续其正常操作，只要有必要，可达到预定的PER所需的置信水平。

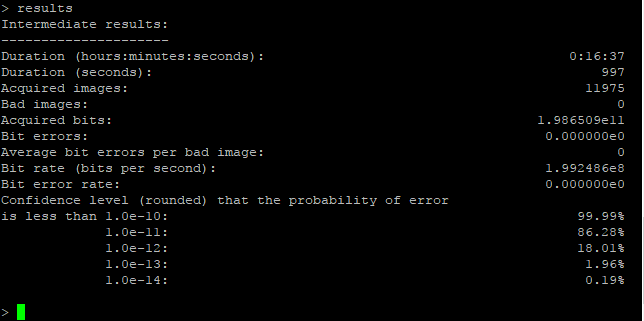

16分钟后所报告的中间结果

从这张截图中，我们可以得出结论，16分钟后，PER小于10-11的置信水平从64.97%上升到86.28%。

CXLVT 应继续进行，直到PER小于10-12 的置信水平(最多-更强的测试是PER小于10-13 )达到令人满意的水平（至少为95%，更强的置信水平为99%）。这可能需要相当长的时间，因为这些结果需要大量的证据。

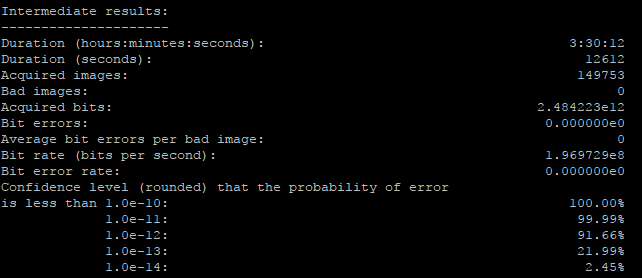

3.5小时后所报告的中间结果

从这个截图中我们可以得出结论，在3.5小时后，PER小于10-12的置信水平从18.01%上升到91.66%。

要生成报告，请执行命令。

生成报告命令行
