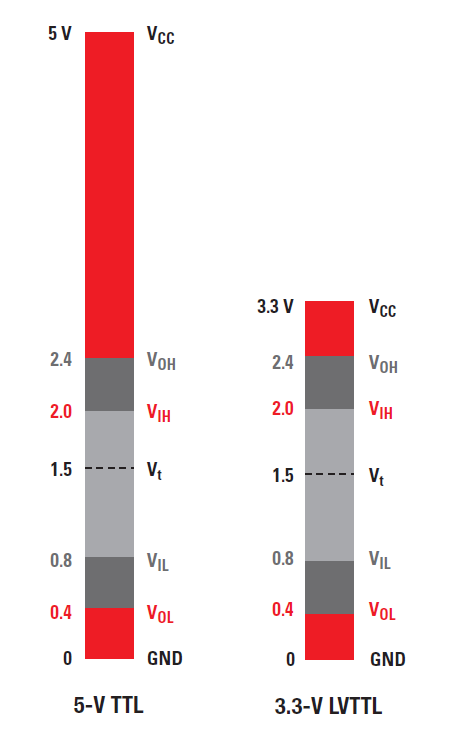

上の図は、カラーバーを使ってTTLおよびLVTTL信号インタフェースのそれぞれの電圧レベルを示しています。
ドライバ出力
低論理 レベルでは、ドライバは 下の赤いウィンドウ内の出力電圧を保証します。
| ● | 最大ドライバ出力電圧、すなわちVOL はTTLとLVTTLともに0.4Vです。 |
| ● | 最小ドライバ出力電圧はGNDです |
高論理 レベルでは、 上の赤いウィンドウ内のドライバ出力電圧を保証します。
| ● | 最小ドライバ出力電圧、またはVOL はTTLとLVTTLともに2.4 Vです。 |
| ● | 最大ドライバ出力電圧がVCC：TTLの場合5V、LVTTLの場合3.3Vです |
レシーバ入力
レシーバは、入力信号電圧が下の赤と濃いグレーのウィンドウ内にあるときに、 低い ロジックレベル を確認できます。
| ● | 最大レシーバ入力電圧、またはVIL はTTLとLVTTLともに0.8 Vです。 |
| ● | 最小レシーバ入力電圧はGNDです |
レシーバは、入力信号電圧が上の赤と濃いグレーのウィンドウ内にあるときに、 高い ロジックレベル を確認できます。
| ● | 最小レシーバ入力電圧、またはVIH はTTLとLVTTLともに2.0 Vです。 |
| ● | 最大レシーバ入力電圧がVCC：TTLの場合5V、LVTTLの場合3.3Vです |
濃い灰色のウィンドウは、ドライバ出力とレシーバ入力の間の0.4 Vノイズマージンです。
明るい灰色のウィンドウは、レシーバがロジックレベルを保証できない領域です。
通常、論理レベルが低と高の間の実際の遷移Vt は約1.5 Vで発生しますが、実際のVtレベルはサンプルまたはプロセス（P）変動、実際のVcc電源電圧（V）、および温度（T）に従って大きく変化する可能性があります。VIL とVIH のみがP、V、Tの変動に対して保証されています。
