3610 HD26F I/O Extension Module TTL-RS422および
3612 HD26F I/O Extension Module TTL-CMOS5V-RS422

以下の製品と互換姓があります。閉じています3602 Coaxlink Octo, 3603 Coaxlink Quad CXP-12, 3603-4 Coaxlink Quad CXP-12, 3620 Coaxlink Quad CXP-12 JPEG, 3620-4 Coaxlink Quad CXP-12 JPEG, 3621 Coaxlink Mono CXP-12, 3621-LH Coaxlink Mono CXP-12 LH, 3622 Coaxlink Duo CXP-12, 3622-LH Coaxlink Duo CXP-12 LH and 3625 Coaxlink QSFP+.

3610 HD26F I/O Extension Module TTL-RS422および3612 HD26F I/O Extension Module TTL-CMOS5V-RS422付属品は、I/O拡張コネクタを使用するフレームグラバーカードで使用するためのI/O拡張モジュールです。

これらのモジュールは、4種類のI/Oポートの構成可能な組み合わせでI/O機能を拡張します。

□ シングルエンド5V準拠のTTL入力
□ シングルエンド3.3 V LVTTL（3610のみ）または5 V CMOS（3612のみ）出力
□ 差動RS-422入力
□ 差動RS-422入力

3610と3612 I/O Extension Moduleはほとんど同じです！
それぞれシングルエンド出力の電気的仕様によってのみ異なります：3610は低電圧3.3 V TTL、3612は5 V CMOSです。

これらのモジュールには以下のような特徴があります。

□ 給電は、I/O EXTENSIONケーブルを通じてフレームグラバーによって行われます。
□ ソフトウェアで構成可能です。ジャンパーはありません。
□ 構成は永続的で、電源投入時に、最後の構成が自動的に復元されます。

ホットプラグは許可されていません！

3610 HD26F I/O Extension Module TTL-RS422

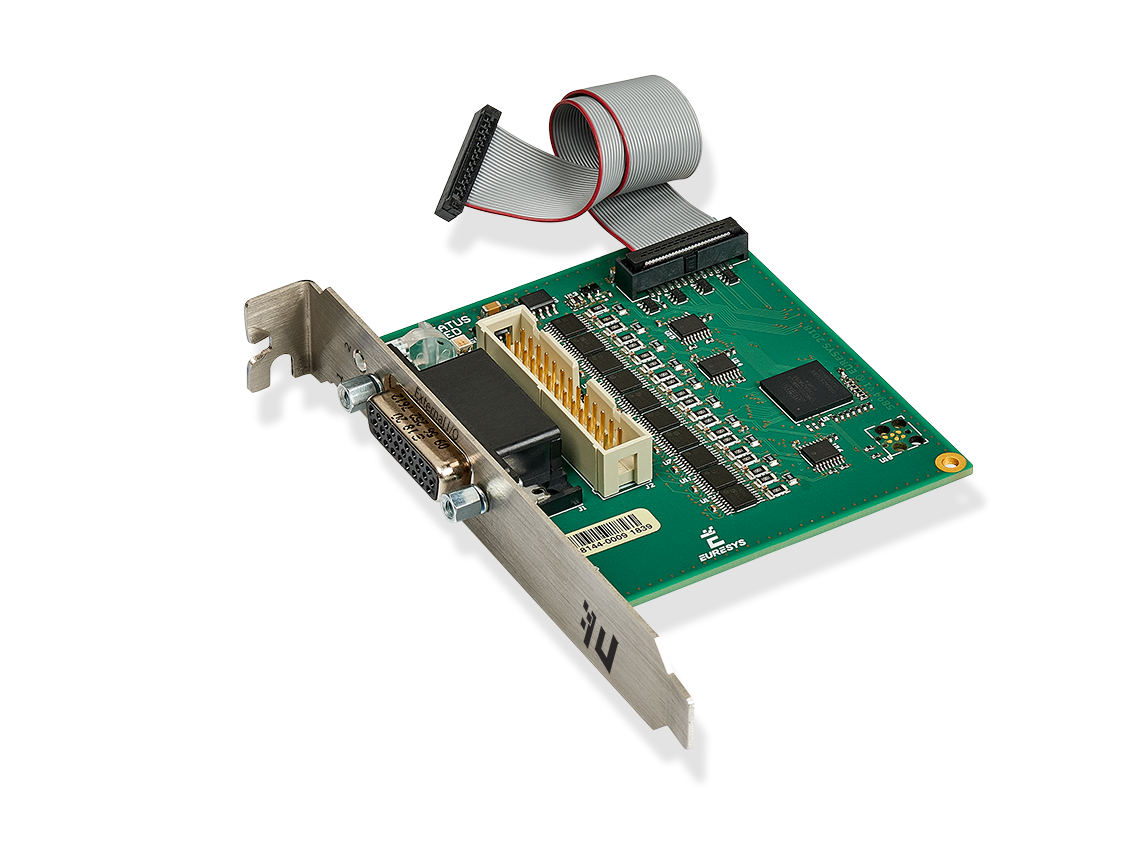

3612 HD26F I/O Extension Module TTL-CMOS5V-RS422

● 外部 I/Oコネクタ
□ 堅牢な26ピン高密度サブD
□ Coaxlinkカードの外部I/Oコネクタ（12 V/GNDおよび信号ペア用）と互換性のあるピンレイアウト

参照:3610/3612外部I/Oコネクタ

● 外部 I/O コネクタ
□ 標準ピッチ26ピンフラットケーブルヘッダー
□ Coaxlinkカードの内部I/Oコネクタ（12 V/GNDおよび信号ペア用）と互換性のあるピンレイアウト

参照:3610/3612内部I/Oコネクタ

● I/O Extension コネクタ
□ I/O拡張ケーブル付きのファインピッチ26ピンフラットフラットケーブルヘッダー: 対応するフレームグラバーのI/O拡張コネクタに直接接続するために使用する、長さ150mmのフラットケーブル

参照:I/O拡張コネクタ

ブラケット上の活動LED番号1

アクティビティLED番号1は、入力ポートのアクティビティ専用です

LEDの状態 意味
緑色 通常モード-点滅は、少なくとも1つの入力でアクティビティを示します。
オレンジ コンフィグレーションモード
赤 エラー- I/Oモジュールはフレームグラバーによって（まだ）制御されていません
オフ I/Oモジュールは稼働していません。

ブラケット上のアクティビティLED番号2

アクティビティLED番号2は、出力ポートのアクティビティ専用です

LEDの状態 意味
緑色 通常モード-点滅は、少なくとも1つの入力でアクティビティを示します。
オレンジ コンフィグレーションモード
赤 エラー- I/Oモジュールはフレームグラバーによって（まだ）制御されていません
オフ I/Oモジュールは稼働していません。

ボード上のステータスLED

ステータスLEDは、I/O拡張バスのアクティビティ専用です

LEDの状態 意味
緑色に点灯 ノーマルモード-バス上で動作しません。
緑に点滅 ノーマルモード- I/O拡張バス上のアクティビティ。
オレンジに点滅 ノーマルモード- I/O拡張バス上のアクティビティ。
赤に点滅 ノーマルモード- I/O拡張バス上のアクティビティなし。
オフ I/Oモジュールは稼働していません。
仕様項目 製品
差動I/O 差動入出力
シングルエンドI/O TTL入力/出力バージョン2 TTL入力/5 V CMOS出力
出力 電源出力仕様
消費電力 <5W
Group（グループ化） シングルエンドI/O 差分
I/O番号 入力 出力 I/O番号 入力 出力
Group1（グループ化） MIO1 2xTTL in 2xTTL out MIO1 4×RS-422 in 4×RS-422 out
MIO2
MIO3 2xTTL in 2xTTL out MIO3
MIO4
MIO5 2xTTL in 2xTTL out MIO5
MIO6
MIO7 2xTTL in 2xTTL out MIO7
MIO8
Group2（グループ化） MIO9 2xTTL in 2xTTL out MIO9 4×RS-422 in 4×RS-422 out
MIO10
MIO11 2xTTL in 2xTTL out MIO11
MIO12
MIO13 2xTTL in 2xTTL out MIO13
MIO14
MIO15 2xTTL in 2xTTL out MIO15
MIO16
Group3（グループ化） MIO17 2xTTL in 2xTTL out MIO17 4×RS-422 in 4×RS-422 out
MIO18
MIO19 2xTTL in 2xTTL out MIO19
MIO20

20個のI/Oポートはグループごとに設定できます。3つのグループ：

□ グループ1には、MIO1からMIO8までの 8つのシングルエンドI/Oポート か、 または、 4つの差動I/Oポート 　MIO1、MIO3、MIO5、MIO7が含まれています。
□ グループ2には、MIO9からMIO16までの 8つのシングルエンドI/Oポート か、 または、 4つの差動I/Oポート MIO9、MIO11、MIO13、MIO15が含まれています。
□ グループ3には、MIO17からMIO20までの 4つのシングルエンドI/Oポート か、または、 2つの差動I/Oポート MIO17、MIO19が含まれています。

グループ内で すべての I/Oポートを設定することができます：

□ 差動入力 動作用 または ...
□ 差動出力 動作用または ...
□ シングルエンド 動作用。

グループが シングルエンド 動作に設定されている場合、シングルエンドI/Oの 各ペア を次のように設定することができます：

□ 差動入力動作用 または ...
□ 出力動作用。

コンフィグレーションは、I/Oモジュールの非揮発性メモリに保存されます。電源を投入すると、設定が自動的に復元されます。

インターフェースモジュールのIOExtensionModuleカテゴリは、3610/3612 I/O拡張モジュールの設定に関する次のような機能を提供します。

□ IOExtensionModuleConfiguration：コンフィギュレーションモードを開始または終了する
□ IOExtensionModuleLineSelector 設定するMIOの選択
□ IOExtensionModuleLineFormat、 IOExtensionModuleLineMode および IOExtensionModuleLineStatus の選択したMIOの設定
□ IOExtensionModuleLineToRepair および IOExtensionModuleErrorCount の現在の無効な設定のトラブルシューティング

設定手順

1. インターフェースモジュールを選択する
2. コンフィグレーションモードを開始する：IOExtensionModuleConfigurationをBeginに設定
3. 設定するI/Oラインを選択：IOExtensionModuleLineSelectorをMIO1からMIO20の間で設定する
4. シングルエンドまたは差動I/Oラインフォーマットを選択する
□ シングルエンドI/Oの場合は、IOExtensionModuleLineFormatをTTLに設定
□ 差動I/Oの場合は、IOExtensionModuleLineFormatをDIFFに設定
5. 出力または入力I/Oラインモードを選択する：
□ 入力にするには、IOExtensionModuleLineModeをInputに設定
□ 出力にするには、IOExtensionModuleLineModeをOutputに設定
6. 設定する全I/Oを手順3から繰り返します。
7. 設定が有効か確認する
□ IOExtensionModuleErrorCountの値を取得する
□ 0の場合、設定はOKです。次の手順に進みます。
□ 0よりも大きい場合、設定はNOKです。手順10に進んでください。
8. 設定の記録
□ IOExtensionModuleConfigurationをCommitに設定する
□ 手順が完了しました！
9. 設定の修復
□ IOExtensionModuleLineToRepairの値を取得する
□ 表示されたMIOが構成上の制約を満たさない理由を判断するためにI/O構成能力と制限をお読みください。
□ 手順3から実行し、適宜1つ（または複数）のI/Oの設定を調整します。

インターフェースモジュールのIOExtensionModuleInformationカテゴリは、モジュールに関する詳細情報を提供します。

□ IOExtensionModuleSerialNumber
□ IOExtensionModulePartNumber
□ OExtensionModuleProductCode
□ IOExtensionModuleRevision
□ IOExtensionModuleVariant
