온보드 메모리 인터페이스

온보드 메모리 인터페이스를 통해 Euresys 프레임 그래버에서 사용할 수 있는 메모리 리소스를 액세스할 수 있습니다. AMBA® AXI 및 ACE 프로토콜 사양에 설명된 산업 표준 프로토콜인 AMBA® AXI4을(를) 기반으로 합니다.

온보드 메모리에는 CustomLogic 파티션과 FIFO 버퍼 파티션이라는 2개의 파티션이 있습니다.

FIFO 버퍼 파티션

온보드 메모리 리소스의 이 부분은 이미지 데이터의 임시 저장을 위한 프레임 그래버 전용입니다.

CustomLogic 파티션

온보드 메모리 리소스의 이 부분은 CustomLogic 전용입니다.

경고 CustomLogic 파티션 이외의 부분에 대한 쓰기 및 읽기 작업은 피해야 합니다. CustomLogic 파티션 외부에 대한 쓰기 작업으로 인해 프레임 그래버가 수집하는 데이터가 손상될 수 있습니다.

다음 매개 변수는 CustomLogic 파티션의 기본 주소와 크기를 제공합니다.

신호 폭 지시문 설명
onboard_mem_base 32 입력

온보드 메모리에 있는 CustomLogic 파티션의 기본 주소를 나타냅니다.
onboard_mem_size 32 입력

온보드 메모리에 있는 CustomLogic 파티션의 크기(바이트)를 나타냅니다.

파티션 크기는 제품마다 다릅니다.

제품 메모리 파티션 크기[기가바이트]
CustomLogic FIFO 버퍼
3602 Coaxlink Octo 1 GB 1 GB
3603 Coaxlink Quad CXP-12 1 GB 1 GB
3603-4 Coaxlink Quad CXP-12 2 GB 2 GB

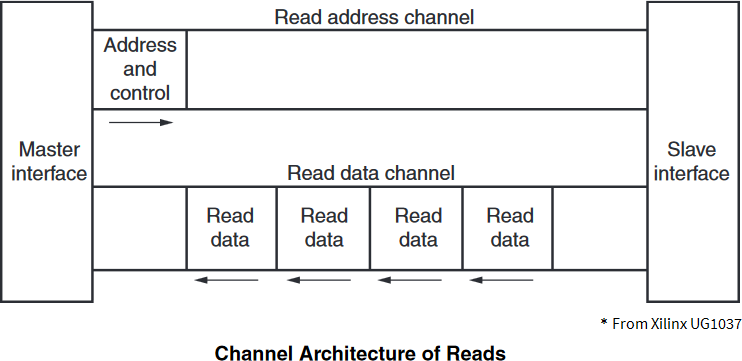

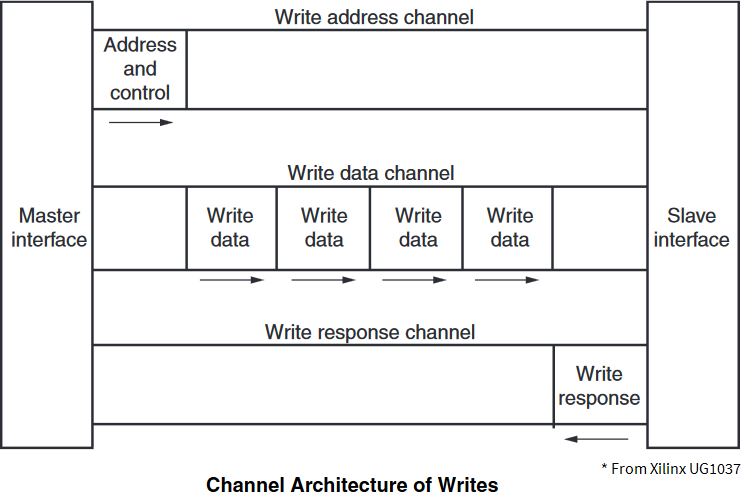

AMBA® AXI4은(는) 5개의 채널로 구성된 메모리 매핑 인터페이스입니다.

□ 주소 채널 쓰기
□ 데이터 채널 쓰기
□ 응답 채널 쓰기
□ 주소 채널 읽기
□ 데이터 채널 읽기

데이터는 마스터와 슬레이브 간에 동시에 양방향으로 이동할 수 있으며 데이터 전송 크기가 다를 수 있습니다. AMBA® AXI4의 한계는 최대 256 데이터 전송의 버스트 트랜잭션입니다.

다음 섹션에서는 AMBA® AXI4 신호에 대해 간략하게 설명합니다.

신호, 인터페이스 요구 사항 및 트랜잭션 속성에 대한 전체적인 내용은 www.amba.com에서 AMBA® AXI 및 ACE 프로토콜 사양 문서를 참조하십시오.

신호 폭 지시문 설명

m_axi_resetn

 1 입력

RESETn은 AMBA® AXI4 인터페이스를 재설정합니다.
신호 폭 지시문 설명

m_axi_awaddr

 32

출력

주소 쓰기. 주소 쓰기는 버스트 트랜잭션 쓰기에서 첫 번째 전송 주소를 제공합니다.

m_axi_awlen

 8

출력

버스트 길이. 버스트 길이는 정확한 버스트 전송 횟수를 나타냅니다. 이 정보는 주소와 관련된 데이터 전송 수를 결정합니다.

Burst_Length = AWLEN[7:0] + 1

m_axi_awsize

 3

출력

버스트 크기. 이 신호는 버스트의 각 전송 크기를 바이트로 나타냅니다.

버스트 크기 = 2^AWSIZE[2:0]

m_axi_awburst

 2

출력

버스트 유형. 버스트 유형 및 크기 정보는 버스트 내의 각 전송에 대한 주소 계산 방법을 결정합니다.

Burst_Type: "00" = FIXED; "01" = INCR; "10" = WRAP

m_axi_awlock

 1

출력

잠금 유형. 전송의 원자적 특성에 대한 추가 정보를 제공합니다.

Atomic_Access : '0'정상; '1'독점

m_axi_awcache

 4

출력

메모리 유형. 이 신호는 트랜잭션이 시스템을 통해 진행되는 데 필요한 방식을 나타냅니다.

Memory_Attributes:

□ AWCACHE[0] 버퍼 가능
□ AWCACHE[1] 캐시 가능
□ AWCACHE[2] 읽기-할당
□ AWCACHE[3] 쓰기-할당

m_axi_awprot

 3

출력

보호 유형. 이 신호는 트랜잭션의 특권 및 보안 레벨과 트랜잭션이 데이터 액세스인지 또는 명령 액세스인지 여부를 나타냅니다.

Access_Permissions:

□ AWPROT[0] 권한 있음
□ AWPROT[1] 보안되지 않음
□ AWPROT[2] 지침

m_axi_awqos

 4

출력

서비스 품질, QoS. 각 쓰기 트랜잭션에 대해 전송된 QoS 식별자입니다.

Quality_of_Service: 우선 순위 수준

m_axi_awvalid

 1

출력

올바른 주소 쓰기. 이 신호는 채널이 유효한 쓰기 주소 및 제어 정보를 신호하고 있음을 나타냅니다.

m_axi_awready

 1

입력

주소 쓰기 준비. 이 신호는 슬레이브가 주소 및 관련 제어 신호를 받아들일 준비가되었음을 나타냅니다.

온보드 메모리에 연결된 다른 에이전트에 방해되지 않도록 m_axi_awqos 값을 8 미만으로 설정하는 것이 좋습니다.

설명은 AMBA® AXI 및 ACE 프로토콜 사양에서 발췌한 것입니다.

신호 폭 지시문 설명

m_axi_wdata [*]

 W

출력

데이터 쓰기.

m_axi_wstrb

 W/8

출력

스트로브 쓰기. 이 신호는 유효한 데이터를 보유하고 있는 바이트 레인을 나타냅니다. 데이터 쓰기 버스의 각 8비트에 대해 하나의 스트로브 쓰기 비트가 있습니다.

m_axi_wlast

 1

출력

마지막 쓰기. 이 신호는 버스트 쓰기의 마지막 전송을 나타냅니다.

m_axi_wvalid

 1

출력

쓰기 유효. 이 신호는 유효 쓰기 데이터 및 스트로브를 사용할 수 있음을 나타냅니다.

m_axi_wready

 1

입력

쓰기 준비. 이 신호는 슬레이브가 데이터 쓰기를 받아들일 수 있음을 나타냅니다.
노트

너비 열에서 : "W"는 쓰기 데이터 채널의 데이터 너비인 MEMORY_DATA_WIDTH를 나타냅니다.

● 3602 Coaxlink Octo
□ (1-카메라, 맞춤형 로직) => N = 1; W = 128 ;
● 3603 Coaxlink Quad CXP-12 및 3603-4 Coaxlink Quad CXP-12
□ (1-카메라, 맞춤형 로직) => W = 256;
□ (4-카메라, 맞춤형 로직) => W = 64;

설명은 AMBA® AXI 및 ACE 프로토콜 사양에서 발췌한 것입니다.

신호 폭 지시문 설명

m_axi_bresp

 2

입력

응답 쓰기. 이 신호는 트랜잭션 쓰기 상태를 나타냅니다.

응답:

□ "00" = OKAY
□ "01" = EXOKAY
□ "10" = SLVERR
□ "11" = DECERR

m_axi_bvalid

 1

입력

올바른 응답 쓰기. 이 신호는 채널이 올바른 응답 쓰기를 신호하고 있음을 나타냅니다.

m_axi_bready

 1

출력

응답 준비. 이 신호는 마스터가 쓰기 응답을 받아들일 수 있음을 나타냅니다.

설명은 AMBA® AXI 및 ACE 프로토콜 사양에서 발췌한 것입니다.

m_axi_bresp의 경우:

□ OKAY: 정상 액세스 성공. 정상적인 액세스가 성공했음을 나타냅니다. 독점적인 액세스가 실패했음을 나타낼 수도 있습니다. 정상적인 액세스 성공을 확인합니다.
□ EXOKAY: 독접 액세스 확인. 독점 액세스의 읽기 또는 쓰기 부분이 성공적으로 완료되었음을 나타냅니다.
□ SLVERR: 슬레이브 오류. 액세스가 슬레이브에 성공적으로 도달했지만 슬레이브가 원래 마스터에 오류 조건을 반환하고자할 때 사용됩니다.
□ DECERR: 디코더 오류. 트랜잭션 주소에 슬레이브가 없음을 나타내기 위해 일반적으로 상호 연결 구성 요소로 생성합니다.
신호 폭 지시문 설명

m_axi_araddr

 32

출력

주소 읽기. 주소 읽기는 버스트 트랜잭션 읽기에서 첫 번째 전송 주소를 제공합니다.

m_axi_arlen

 8

출력

버스트 길이. 버스트 길이는 정확한 버스트 전송 횟수를 나타냅니다. 이 정보는 주소와 관련된 데이터 전송 수를 결정합니다.

Burst_Length = ARLEN[7:0] + 1

m_axi_arsize

 3

출력

버스트 크기. 이 신호는 버스트의 각 전송 크기를 바이트로 나타냅니다.

버스트 크기 = 2^ARSIZE[2:0]

m_axi_arburst

 2

출력

버스트 유형. 버스트 유형 및 크기 정보는 버스트 내의 각 전송에 대한 주소 계산 방법을 결정합니다.

Burst_Type: "00" = FIXED; "01" = INCR; "10" = WRAP

m_axi_arlock

 1

출력

잠금 유형. 전송의 원자적 특성에 대한 추가 정보를 제공합니다.

Atomic_Access : '0'정상; '1'독점

m_axi_arcache

 4

출력

메모리 유형. 이 신호는 트랜잭션이 시스템을 통해 진행되는 데 필요한 방식을 나타냅니다.

Memory_Attributes:

□ ARCACHE[0] 버퍼 가능
□ ARCACHE[1] 캐시 가능
□ ARCACHE[2] 읽기 할당
□ ARCACHE[3] 쓰기 할당

m_axi_arprot

 3

출력

보호 유형. 이 신호는 트랜잭션의 특권 및 보안 레벨과 트랜잭션이 데이터 액세스인지 또는 명령 액세스인지 여부를 나타냅니다.

Access_Permissions:

□ ARPROT[0] 권한 있음
□ ARPROT[1] 보안되지 않음
□ ARPROT[2] 지침

m_axi_arqos

 4

출력

서비스 품질, QoS. 각 쓰기 트랜잭션에 대해 전송된 QoS 식별자입니다.

Quality_of_Service: 우선 순위 수준

m_axi_arvalid

 1

출력

올바른 주소 읽기. 이 신호는 채널이 올바른 읽기 주소 및 제어 정보를 신호하고 있음을 나타냅니다.

m_axi_arready

 1

입력

주소 읽기 준비. 이 신호는 슬레이브가 주소 및 관련 제어 신호를 받아들일 준비가되었음을 나타냅니다.

온보드 메모리에 연결된 다른 에이전트에 방해되지 않도록 m_axi_awqos 값을 8 미만으로 설정하는 것이 좋습니다.

설명은 AMBA® AXI 및 ACE 프로토콜 사양에서 발췌한 것입니다.

신호 폭 지시문 설명

m_axi_rdata

 W

입력

읽기 데이터.

m_axi_rresp

 2

입력

응답 읽기. 이 신호는 읽기 전송의 상태를 나타냅니다.

응답: "00" = OKAY; "01" = EXOKAY; "10" = SLVERR; “11” = DECERR

m_axi_rlast

 1

입력

마지막 읽기. 이 신호는 버스트 읽기의 마지막 전송을 나타냅니다.

m_axi_rvalid

 1

입력

올바른 읽기. 이 신호는 채널이 필요한 읽기 데이터를 신호하고 있음을 나타냅니다.

m_axi_rready

 1

출력

읽기 준비. 이 신호는 마스터가 읽기 데이터 및 응답 정보를 받아 들일 수 있음을 나타냅니다.
노트

너비 열에서 : "W"는 쓰기 데이터 채널의 데이터 너비인 MEMORY_DATA_WIDTH를 나타냅니다.

● 3602 Coaxlink Octo
□ (1-카메라, 맞춤형 로직) => N = 1; W = 128 ;
● 3603 Coaxlink Quad CXP-12 및 3603-4 Coaxlink Quad CXP-12
□ (1-카메라, 맞춤형 로직) => W = 256;
□ (4-카메라, 맞춤형 로직) => W = 256;

설명은 AMBA® AXI 및 ACE 프로토콜 사양에서 발췌한 것입니다.

올바른/준비 핸드셰이크 타이밍 다이어그램
