3610 HD26F I/O Extension Module - TTL-RS422および
3612 HD26F I/O Extension Module - TTL-CMOS5V-RS422

以下の製品と互換姓があります。閉じています3602 Coaxlink Octo, 3603 Coaxlink Quad CXP-12, 3603-4 Coaxlink Quad CXP-12, 3620 Coaxlink Quad CXP-12 JPEG, 3620-4 Coaxlink Quad CXP-12 JPEG, 3621 Coaxlink Mono CXP-12, 3621-LH Coaxlink Mono CXP-12 LH, 3622 Coaxlink Duo CXP-12, 3622-LH Coaxlink Duo CXP-12 LH and 3625 Coaxlink QSFP+.

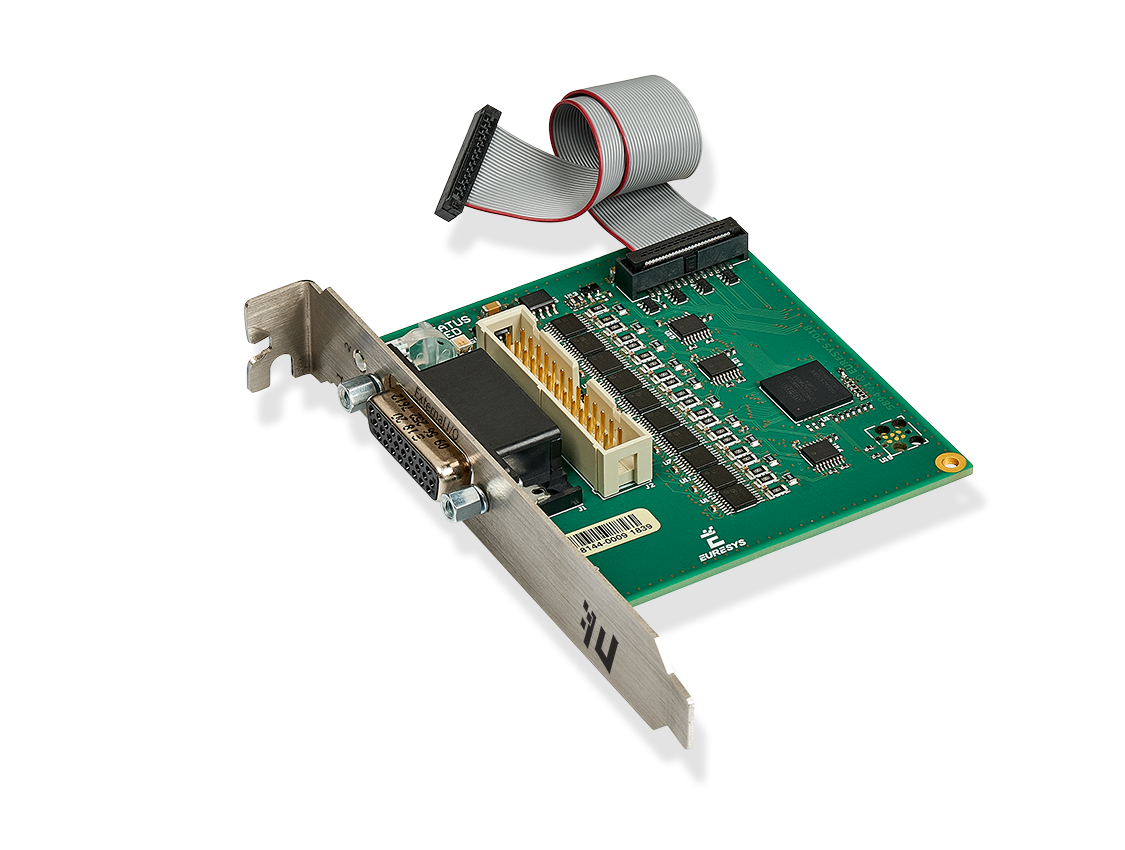

3610 HD26F I/O Extension Module - TTL-RS422および3612 HD26F I/O Extension Module - TTL-CMOS5V-RS422付属品は、I/O拡張コネクタを使用するフレームグラバーカードで使用するためのI/O拡張モジュールです。

これらのモジュールは、4種類のI/Oポートの構成可能な組み合わせでI/O機能を拡張します。

□ シングルエンド5 V準拠のTTL入力
□ シングルエンド3.3 V LVTTL（3610のみ）または5 V CMOS（3612のみ）出力
□ 差分RS-422入力
□ 差分RS-422出力

3610と3612 I/O Extension Moduleはほとんど同じです！
それぞれシングルエンド出力の電気的仕様によってのみ異なります：3610は低電圧3.3 V TTL、3612は5 V CMOSです。

これらのモジュールには以下のような特徴があります。

□ 給電は、I/O EXTENSIONケーブルを通じてフレームグラバーによって行われます。
□ ソフトウェアで構成可能です。ジャンパーはありません。
□ 構成は永続的で、電源投入時に、最後の構成が自動的に復元されます。

ホットプラグは許可されていません！

3610 HD26F I/O Extension Module - TTL-RS422


3612 HD26F I/O Extension Module - TTL-CMOS5V-RS422

● 外部I/Oコネクタ
□ 堅牢な26ピン高密度Sub-D
□ eGrabber Frame Grabbersの外部I/Oコネクタ（12 V/GNDおよび信号ペア用）と互換性のあるピンレイアウト

参照:HD26F 3610/3612 External I/O Connector

● 内部I/Oコネクタ
□ 標準ピッチ26ピンフラットケーブルヘッダー
□ eGrabber Frame Grabbersの内部I/Oコネクタ（12 V/GNDおよび信号ペア用）と互換性のあるピンレイアウト

参照:PHS26M 3610/3612 Internal I/O Connector

● I/O拡張コネクタ
□ I/O拡張ケーブル付きのファインピッチ26ピンフラットケーブルヘッダー: 対応するフレームグラバーのI/O拡張コネクタに直接接続するために使用する、長さ150 mmのフラットケーブル

参照:PHS26M-050 I/O Extension Connector

ブラケット上のアクティビティLED番号1

アクティビティLED番号1は、入力ポートのアクティビティ専用です。

LEDの状態 意味
緑 ノーマルモード - 点滅は、少なくとも1つの入力でアクティビティを示します。
オレンジ 構成モード
赤 エラー - I/Oモジュールはフレームグラバーによって（まだ）制御されていません
オフ I/Oモジュールは稼働していません。

ブラケット上のアクティビティLED番号2

アクティビティLED番号2は、出力ポートのアクティビティ専用です。

LEDの状態 意味
緑 ノーマルモード - 点滅は、少なくとも1つの出力でアクティビティを示します。
オレンジ 構成モード
赤 エラー - I/Oモジュールはフレームグラバーによって（まだ）制御されていません
オフ I/Oモジュールは稼働していません。

ボード上のステータスLED

ステータスLEDは、I/O拡張バスのアクティビティ専用です。

LEDの状態 意味
緑に点灯 ノーマルモード - バス上のアクティビティはありません。
緑に点滅 ノーマルモード - I/O拡張バス上のアクティビティ。
オレンジに点滅 構成モード - I/O拡張バス上のアクティビティ。
赤に点滅 構成モード - I/O拡張バス上のアクティビティはありません。
オフ I/Oモジュールは稼働していません。
仕様項目 製品
3610 HD26F I/O Extension Module - TTL-RS422 3612 HD26F I/O Extension Module - TTL-CMOS5V-RS422
差分I/O 差分入出力
シングルエンドI/O TTL入力/出力（バージョン2） TTL入力/5 V CMOS出力
電源出力 電源出力仕様
消費電力 < 5 W
グループ シングルエンドI/O 差分
I/O番号 入力 出力 I/O番号 入力 出力
グループ#1 MIO1 2 x TTL in 2 x TTL out MIO1 4 x RS-422 in 4 x RS-422 out
MIO2
MIO3 2 x TTL in 2 x TTL out MIO3
MIO4
MIO5 2 x TTL in 2 x TTL out MIO5
MIO6
MIO7 2 x TTL in 2 x TTL out MIO7
MIO8
グループ#2 MIO9 2 x TTL in 2 x TTL out MIO9 4 x RS-422 in 4 x RS-422 out
MIO10
MIO11 2 x TTL in 2 x TTL out MIO11
MIO12
MIO13 2 x TTL in 2 x TTL out MIO13
MIO14
MIO15 2 x TTL in 2 x TTL out MIO15
MIO16
グループ#3 MIO17 2 x TTL in 2 x TTL out MIO17 4 x RS-422 in 4 x RS-422 out
MIO18
MIO19 2 x TTL in 2 x TTL out MIO19
MIO20

20個のI/Oポートはグループごとに設定できます。グループは3個あります。

□ グループ#1には、MIO1からMIO8までの8つのシングルエンドI/Oポート、 または、MIO1、MIO3、MIO5、MIO7の4つの差分I/Oポートが含まれます。
□ グループ#2には、MIO9からMIO16までの 8つのシングルエンドI/Oポート、 または、MIO9、MIO11、MIO13、MIO15の4つの差分I/Oポートが含まれます。
□ グループ#3には、MIO17からMIO20までの4つのシングルエンドI/Oポート、または、MIO17およびMIO19の2つの差分I/Oポートが含まれます。

グループ内ですべてのI/Oポートを以下に設定することができます。

□ 差分入力操作用または ...
□ 差分出力操作用または ...
□ シングルエンド操作用。

グループがシングルエンド操作に設定されている場合、シングルエンドI/Oの 各ペアを以下のように設定することができます。

□ 入力操作用 または ...
□ 出力操作用。

構成は、I/Oモジュールの非揮発性メモリに保存されます。電源を投入すると、構成が自動的に復元されます。

インターフェースモジュールのIOExtensionModuleカテゴリには、3610/3612 I/O Extension Moduleを構成するための一連の機能が提供されています。

□ 構成モードを開始または終了するにはIOExtensionModuleConfiguration
□ 構成するMIOを選択するにはIOExtensionModuleLineSelector
□ 選択したMIOを構成するにはIOExtensionModuleLineFormat、IOExtensionModuleLineMode、およびIOExtensionModuleLineStatus
□ 現在の無効な構成をトラブルシューティングするにはIOExtensionModuleLineToRepairおよびIOExtensionModuleErrorCount

構成手順

1. インターフェースモジュールを選択します。
2. 構成モードを開始するために、IOExtensionModuleConfigurationをBeginに設定します。
3. 構成するI/Oラインを選択するために、IOExtensionModuleLineSelectorを目的の値（MIO1～MIO20）に設定します。
4. シングルエンドまたは差分I/Oラインフォーマットを選択します。
□ シングルエンドI/Oの場合は、IOExtensionModuleLineFormatをTTLに設定
□ 差分I/Oの場合は、IOExtensionModuleLineFormatをDIFFに設定
5. 入力または出力I/Oラインモードを選択します。
□ 入力にするには、IOExtensionModuleLineModeをInputに設定します。
□ 出力にするには、IOExtensionModuleLineModeをOutputに設定します。
6. 構成する全I/Oを手順3から繰り返します。
7. 構成が有効か確認します。
□ IOExtensionModuleErrorCountの値を取得します。
□ 0の場合、構成はOKです。次の手順に進みます。
□ 0よりも大きい場合、構成はNOKです。手順10に進みます。
8. 構成を記録します。
□ IOExtensionModuleConfigurationをCommitに設定します。
□ 手順が完了しました！
9. 構成を修復します。
□ IOExtensionModuleLineToRepairの値を取得します。
□ 表示されたMIOが構成上の制約を満たさない理由を判断するためにI/O構成能力と制限をお読みください。
□ 手順3から実行し、適宜1つ（または複数）のI/Oの構成を採用します。

インターフェースモジュールのIOExtensionModuleInformationカテゴリは、モジュールに関する詳細情報を提供します。

□ IOExtensionModuleSerialNumber
□ IOExtensionModulePartNumber
□ OExtensionModuleProductCode
□ IOExtensionModuleRevision
□ IOExtensionModuleVariant
