Easy3Dでは、PCB検査に深度マップを使用することができます。このセクションでは、PCB上の部品の欠落または誤配置を簡単に検出します。処理は完全に2D画像で行われますが、入力として深度マップを使用します。
その操作ワークフローは次のようになります。
| 1. | 3D取得を実行するか、ソフトウェアレーザーライン抽出（クラス）で深度マップを作成します。深度マップ（メソッド）に対応するグレースケール画像を取得します。 |
| 2. | 基準マーカー（クラス）を使用して画像を揃えます。 |
| 3. | PCB平面を検索し、整列したイメージからそれを減算すると、コンポーネントとコネクタだけが残ります（ ...）関数）。 |
| 4. | 処理されたイメージとゴールデンサンプルを比較して、不足しているコンポーネントまたは誤ったコンポーネントを検出します...）または） |

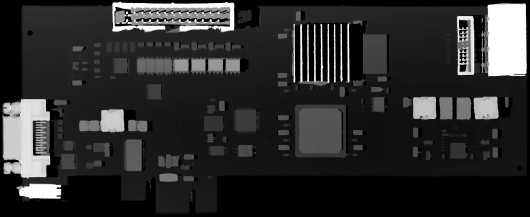

PCBのソース深度マップ、CoaxLink Quad 3D-LLEの出力

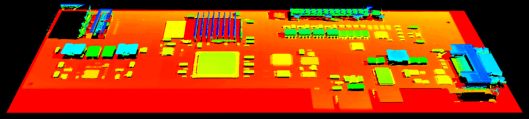

偽色の3Dポイントクラウドとして表示された同じ深度マップ
基準マーカー（2つの穴）を使用して画像を整列させます
基準平面を持つイメージが減算され、コンポーネントのみが残されます。

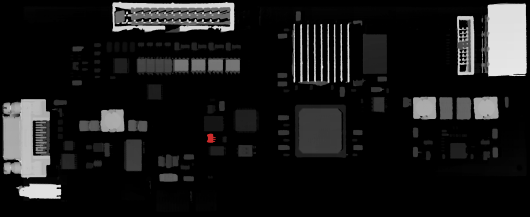

イメージ（左）と黄金色のサンプル（右、同じワークフローで処理されたもの）を比較すると、不足しているコンポーネントが赤で表示されます。
