이미지 펴기

EWorldShape 개체는 시야각 교정 상황을 관리합니다. 이 개체는 실제 좌표(물리적 단위)와 센서 좌표(픽셀) 사이의 관계를 표현하고, 이미지 형성 프로세스에서 본질적으로 발생하는 왜곡의 원인을 밝힐 수 있습니다.

이미지 교정은 정량적 측정 애플리케이션에서 중요한 프로세스입니다. 이미지 교정은 검사 대항 품목에서 이미지(픽셀 색인) 내 점 위치와 실제 좌표의 실제 위치 사이의 관계를 확립합니다.

교정 모델 또는 일련의 알려진 지점(기준점) 또는 교정 대상의 명시적인 교정 매개변수를 입력하여 교정을 설정할 수 있습니다.

교정의 목적은 두 가지입니다.

●

관찰 조건(시야각 내의 부품 배치, 렌즈 배율, 센서 해상도 등)에 대해 독립성을 확보함으로써 절대 측정치를 사용하여 한 번에 검사 대상 품목을 묘사하는 것입니다.

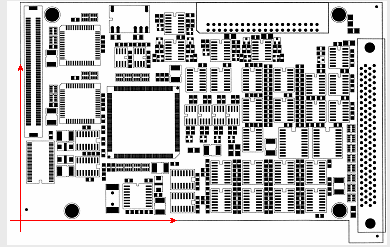

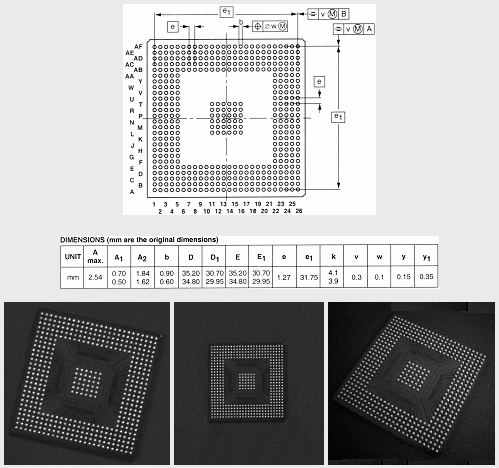

단일 모델 대 다중 관찰 조건 비교

●

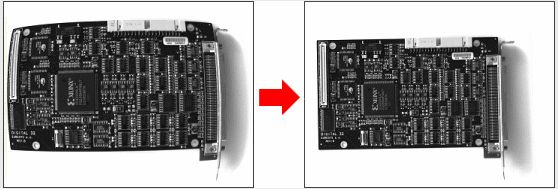

이미징 프로세스와 관련된 일부 왜곡(원근 효과, 광학 수차 등)을 교정하기 위한 것입니다.

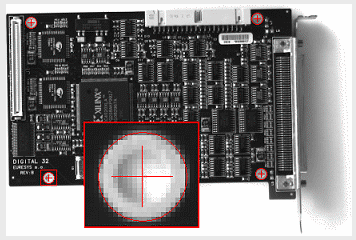

이미지 내의 픽셀 색인은 일반적으로 정수이지만, 서브 픽셀 방식을 사용할 때는 분수 값이 나올 수 있습니다. 이는 일반적으로 이미지를 처리하고 알려진 특징점을 찾는 과정에서 얻을 수 있습니다. 이 값을 센서 좌표라고 부릅니다.
