QRコードの仕様

QRコードとは、暗い色と明るい色のドットが正方形に配列されたコードです。1つのドット（または「モジュール」）は1ビットの情報に相当します。

QRコードにはさまざまなデータが含まれており、異なるモデル、バージョン、レベルがあります。いずれの場合も必ず、メッセージ、アライメントに関するメタデータ、サイズ、フォーマット、誤り訂正ビットが含まれています。そして、国際規格ISO/IEC 18004（1、2および2005）に準拠しています。

QRコードシンボルは、データや誤り訂正コード語を含む符号化領域と、シンボルのメタデータおよび位置データを含む機能パターンから構成されます。

QRコードは以下の要素によって構成されています：

□ クワイエットゾーン：QRコードの周囲にある空白の部分
□ ファインダーパターン：QRコードの位置を認識するためのゾーン
□ 拡張パターン：QRコードのアライメント用マーカー（モデル1）
□ アライメントパターン：QRコードのアライメント用マーカー（モデル2および2005）
□ タイミングパターン：モジュールサイズ（ピクセル単位）を決めるデータ
□ 形式情報：QRコードレベルを表すゾーン
□ 型番情報：QRコードサイズ（例えば25 x 25モジュールなど）を表すデータ（モジュール2および2005）
□ データの内容と誤り訂正コード語：シンボルが伝える一次情報と誤り訂正用の追加情報

QRコードのモデル、形式、型番に応じて構成は変化します。例えば、モデル1のQRコードにはアライメントパターンはありませんが、拡張パターンはあります。マイクロQRコードにはファインダーパターンが1つだけ含まれ、アライメントパターンはありません。

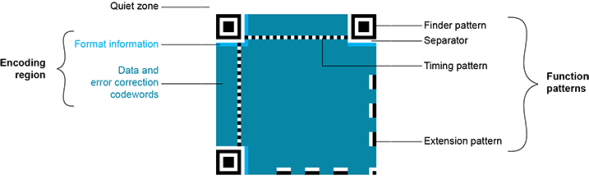

モデル1のQRコードシンボルの構成

QRコード2005シンボルの構成

マイクロQRコードシンボルの構成

QRコードは以下のサブタイプの一つです：

□ ベーシック：デフォルトのサブタイプ。
□ ECI （拡張チャンネル解釈）：ECIサブタイプは、データの解釈情報をQRコードに埋め込むための一貫した方法を提供します。ECIプロトコルは、AIM Inc.で定義されています。国際技術仕様。(ECI is not available for Micro QR code symbols.)
□ GS1：QRコードに含まれるデータは、GS1一般仕様に従ってフォーマットされています。
□ AIM：QRコードに含まれるデータは、以前にAIM Inc.と合意した特定の業界アプリケーションに従ってフォーマットされています。アプリケーションインジケータの値はQRコードデータに埋め込まれています。

QRコードは次のデータの組み合わせに対応しています：

□ 数字データ (0～9)
□ アルファベットデータ（0～9、A～Z、/、$、%など）
□ バイトデータ (ECIエンコードを想定)
□ 漢字

バイトデータの解釈

QRコードでは、バイトデータはあらゆる情報を表すことができます。それらの解釈は、QRコードのサブタイプに依存します。

● ベーシックなサブタイプ：
□ QRコードにバイトデータが存在する場合、それらの解釈方法を知る必要があります。
□ 列挙型を使用しQRコードの読み取りて、対応するバイト解釈モードを選択します（詳細については、EByteInterpretationModeの「デコードされたデータの取得」セクションを参照してください）。
● ECIエンコードされたバイトデータ：
□ ECIサブタイプは、ECIテーブルインジケータを提供します。
□ このインジケータは、バイトデータの解釈に使用する文字セットを定義します。
□ EasyQRCode currently supports the UTF8 conversion table (ECI table indicator 26).
□ モデル1：最初に作られた国際規格のQRコード。型番は1～14。
QRコードの「型番」(version) とはシンボルサイズ（モジュール数で表す）のことですので注意してください。規格のバージョンは「モデル」と呼ばれています。
□ モデル2：モデル1の改良版。1～40の型番があります。歪んだQRコードや曲面に印字されたQRコードの読み取りを改善するためのアライメントパターンが定義されます。
□ モデル2005：モデル2の改良版。黒地に白のQRコード、シンボルのミラー反転に対応。
□ Micro QR codes: smaller QR codes, from version M1 to version M4. 印字スペースを小さくするために導入されました。
□ QRコード：型番1（21 x 21モジュール）から型番40（177 x 177モジュール）。+4 x +4モジュールずつ増加（型番2：25 x 25モジュール、型番3：29 x 29モジュール、...、型番39：173 x 173モジュール）。
□ Micro QR codes: version M1 (11 x 11 modules), version M2 (13 x 13 modules), version M3 (15 x 15 modules), version M4 (17 x 17 modules).

QRコード
の例右から左：
マイクロQRコード, バージョンM3, 15 x 15モジュール,
モデル2QRコード, バージョン4, 33 x 33モジュール, 67-114文字,
モデル2QRコード, バージョン40, 177 x 177モジュール, 1852-4296文字,

QRコードには誤り訂正データが含まれています。誤り訂正レベルには以下の4段階あります

□ L (low)：コード語の約7%が復元可能
□ M (medium)：15%
□ Q (quality)：25%
□ H (high)：30%（マイクロQRコードでは不可）

For Micro QR code symbols, the available error correction levels depend on the version:

□ M1 has only error detection
□ M2 and M3 support L and M levels
□ M4 supports L, M and Q levels

QRコードリーダーが、QRコードに適合するかもしれないドット配列を見つけると、そのQRコードの候補の「形状」が返されます。

A QR code geometry is a set of points:

□ It contains the coordinates of the corners of the QR code quadrangle (bottom left, top left, top right, bottom right).
□ It contains the coordinates of the finder pattern centers (bottom left, top left, top right).
□ For a Micro QR code symbol, the coordinates for a single finder pattern center (link) are returned.

では、画像の左上のピクセルの左上の角を原点(0.0, 0.0)とするフロート座標系が使用されます。

QRコードの形状

QRコードを読み取ると、与えられた検索フィールドで見つけられるすべてのQRコードに関する情報を返します。QRコードの読み取り
