图像和深度图缓冲区

Image and depth map pixels are stored contiguously, from left to right and from top row to bottom row, in Windows bitmap format (top-down DIB -device-independent bitmap-) into an associated buffer.

缓冲区地址是指向缓冲区的起始地址指针，其中包含图像的左上角像素。

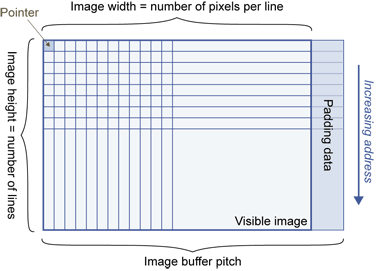

Image buffer pitch

●

对齐必须是 4 个字节的倍数。

●

由于性能原因，Open eVision 从 1.2 版本起默认间距为 32 字节（Open eVision 版本 1.1.5 为 8 字节）。

Memory layout

●

EImageBW1 在一个字节中存储 8 个像素。

BW1 图像缓冲区的前 2 个像素的示例内存布局：

●

EImageBW8 与 EDepthMap8 将每个像素存储在一个字节中。

BW8 图像缓冲区的第一批像素的示例内存布局：

●

EImageBW16 将每个像素存储在一个 16 位字（两个字节）中。

BW16 图像缓冲区的第一批像素的示例内存布局：

●

EImageC15 以 2 个字节存储每个像素。每个颜色分量用 5 位编码。 第 16 位未使用。

C15 图像缓冲区的第一批像素的示例内存布局：

●

EImageC16 以 2 个字节存储每个像素。第一和第三个颜色分量用 5 位编码。 第二个颜色分量用 6 位编码。

C16 图像缓冲区的第一批像素的示例内存布局：

●

EDepthMap16 以2个字节定点格式存储每个像素。

●

EImageC24 以 3 个字节存储每个像素。每个颜色分量用 8 位编码。

C24 图像缓冲区的第一批像素的示例内存布局：

●

EImageC24A 以 4 个字节存储每个像素。每个颜色分量用 8 位编码。 Alpha 通道也用 8 位编码。

C24A 图像缓冲区的第一批像素的示例内存布局：

●

EDepthMap32f 以4个字节浮点格式存储每个像素。
