3단계 : ROI 관리하기

몇 가지 경우에, 대부분 처리 시간을 줄이거 나 읽으려는 대상을 단일화하기 위해서는, 전체 이미지를 처리하는 것이 아니라이 이미지의 하나 또는 여러 개의 잘 정의 된 사각형 부분 또는 ROI (관심 영역)를 처리하기를 원하지 않을 것입니다.

Open eVision에서 ROI는 이미지에 첨부되어 있으며 부모 이미지가 있는 동안에만 존재합니다.

ROI 생성하기

1. 이미지 열기:
이미지가 이미 열려 있으면 해당 이미지 창을 활성화하십시오.
이미지가 아직 열리지 않은 경우 기본 메뉴로 이동하십시오: 열기 위해서 Image > Open...
2. ROI를 만들려면 기본 메뉴로 이동하십시오: Image > ROI Management....

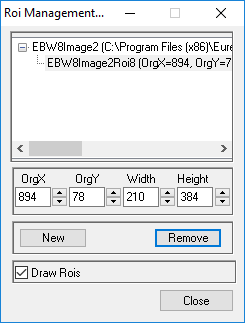

ROI Management 윈도우는 아래 보이는 대로 표시됩니다.

3. 트리에서 이미지를 선택하십시오.
4. New 버튼을 클릭하십시오.
5. 대화 상자에서 새 RIO를 위한 Variable name 를 넣으십시오.

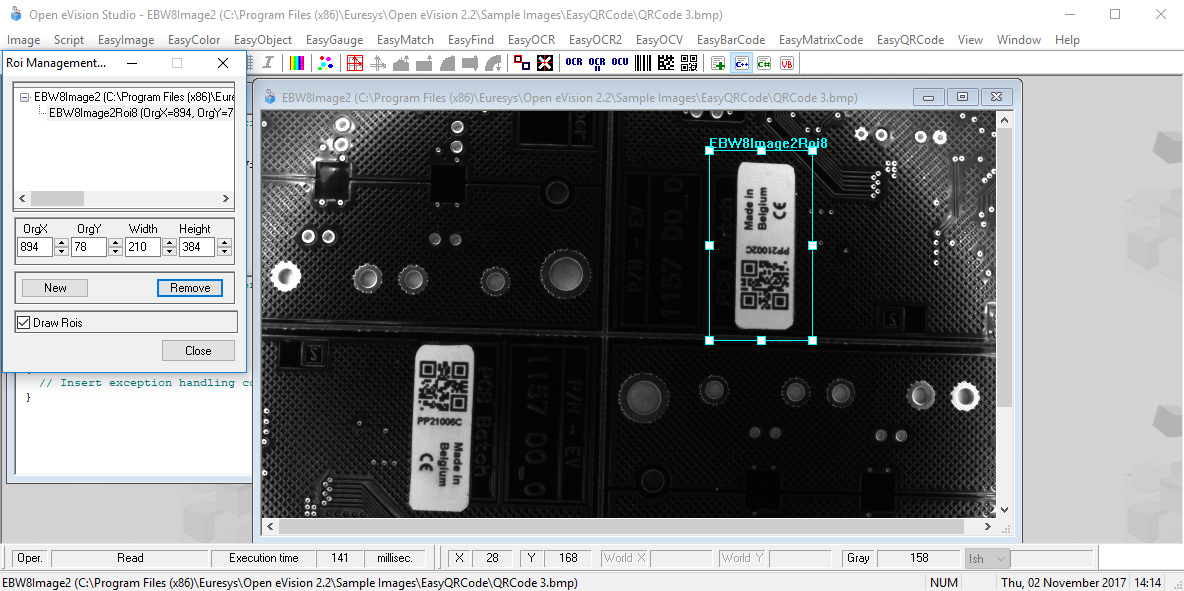

ROI는 아래 그림과 같이 이미지에 색상 사각형으로 표시됩니다.

6. ROI 모서리와 측면 핸들을 끌어 필요한 위치로 이동하십시오.
7. ROI Management 윈도우를 닫기 위해 Close 버튼을 클릭하십시오.

다음 단계는 4 단계 : 도구 구성하기.

ROI 관리하기

ROI를 추가, 변경 및 제거할 수 있습니다.

이미지는 여러 개의 ROI를 가질 수 있습니다. 각 ROI는 이미지에 직접 첨부 될 수 있습니다 (즉, 위치가 이미지와 관련됨) 또는 다른 ROI (이 위치가이 '부모’ ROI와 관련이 있음을 의미함)에 첨부할 수 있습니다.

1. ROI를 관리하려면, 기본 메뉴로 이동하십시오: Image > ROI Management....

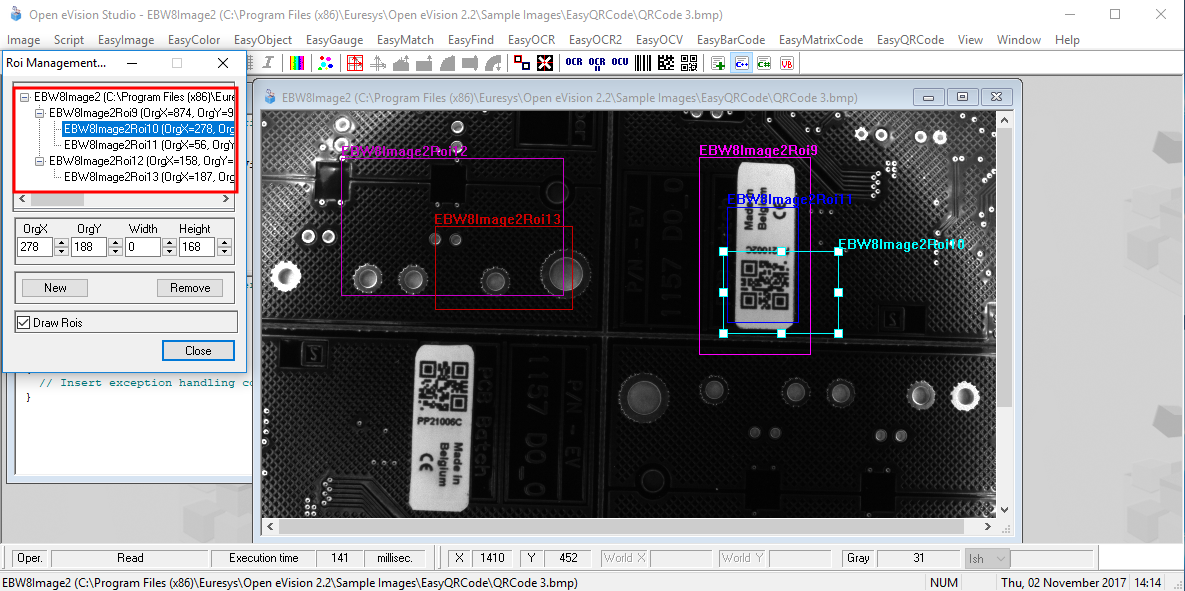

ROI Management 윈도우가 아래와 같이 ROI 관계 트리와 함께 표시됩니다.

Draw Rois 상자가 선택되면 모든 ROI가 이미지에 다른 색상으로 표시됩니다.

2. ROI 관계 트리에서 ROI를 선택하십시오.
3. ROI 모서리와 측면 핸들을 드래그하여 선택한 ROI의 위치와 크기 (해당하는 경우 모든 ROI의 위치)를 변경하십시오.
4. New 클릭하면 선택한 ROI에 첨부 된 새로운 ROI를 추가 할 수 있습니다.

ROI를 이미지에 직접 첨부하려면 ROI 관계 트리의 상단에서 이미지를 선택하십시오.

5. 선택한 ROI (있는 경우 모든 해당 ROI가 첨부됩니다)를 삭제하려면 Remove 버튼을 클릭하십시오.
6. ROI Management 윈도우를 닫기위해 Close 버튼을 클릭하십시오.
