EasyBarCode - QR 코드 판독하기

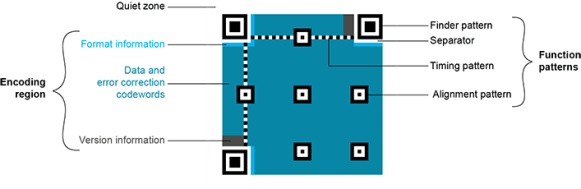

QR 코드 기호는 데이터와 오류 정정 코드 워드가 포함된 인코딩 영역과 기호 메타데이터와 위치 데이터가 포함된 기능 패턴으로 구성됩니다.

QR 코드는 다음 요소로 구성되어야 합니다.

• 여백 구간: QR 코드 주변의 빈 여백
• 파인더 패턴: QR 코드를 식별하는 인식 구간
• 확장 패턴: QR 코드 정렬을 위한 표식(모델 1)
• 정렬 패턴: QR 코드 정렬을 위한 표식(모델 2 및 2005)
• 타이밍 패턴: 모듈 크기를 제공하는 데이터(픽셀 단위)
• 형식 정보: QR 코드 레벨을 제공하는 구간
• 버전 정보: QR 코드 크기를 제공하는 데이터, 예: 25 x 25 모듈(모델 2 및 2005)
• 데이터 내용 및 오류 정정 코드 워드: 기호가 전달하는 주요 정보 및 오류 정정에 대한 추가 정보

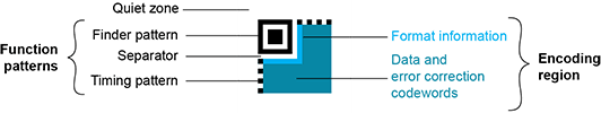

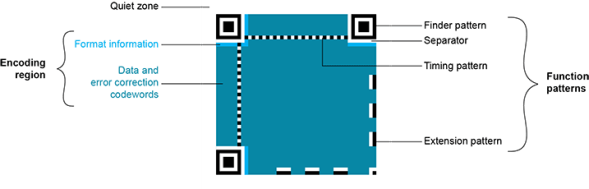

QR 코드의 모델, 형식, 버전에 따라 이 구조의 변형판도 있습니다. 예를 들어, 모델 1 QR 코드에는 정렬 패턴이 없지만 확장 패턴은 있습니다. 마이크로 QR 코드에는 하나의 파인더 패턴만 있고 정렬 패턴은 없습니다. EasyQRCode는 이 모두를 읽을 수 있습니다.

QR 코드 데이터는 다음 유형의 임의 조합이 될 수 있습니다.

• 숫자 데이터(0-9)
• 영숫자 데이터(0-9, A-Z, /, $, % 등)
• 바이트 데이터
• 칸지 문자

• 모델 1: 최초의 QR 코드 국제 표준이며, 1 ~ 14 버전이 있습니다.
  QR 코드의 "버전"은 기호 크기(모듈 수 단위)를 의미합니다. "모델"이라고 불리는 표준의 버전과는 연관이 없음에 유의하십시오.
• 모델 2: 모델 1의 개선판입니다. 버전은 1에서 40까지 있습니다. 이 모델에는 왜곡된 QR 코드 또는 곡면에 인쇄된 QR 코드의 판독성을 개선하기 위한 정렬 패턴이 정의되어 있습니다.
• 모델 2005: 모델 2의 개선판으로, 검정 바탕에 흰색의 QR 코드, 미러 기호 방향이 포함되어 있습니다.
• 마이크로 QR 코드: (아직 지원되지 않음) 더 작은 QR 코드로, 버전 M1에서 버전 M4까지 있습니다. 이 모델은 인쇄 공간 절약을 위해 개발되었습니다.

• QR 코드: 버전 1(21 x 21 모듈)에서 버전 40(177 x 177 모듈)까지 있으며, +4 x +4 모듈(버전 2: 25 x 25 모듈, 버전 3: 29 x 29 모듈,..., 버전 39: 173 x 173 모듈) 단위로 증가합니다.
• 마이크로 QR 코드: (아직 지원되지 않음) 버전 M1(11 x 11 모듈), 버전 M2(13 x 13 모듈), 버전 M3(15 x 15 모듈), 버전 M4(17 x 17 모듈).

QR 코드에는 오류 정정 데이터가 포함되어 있습니다. 표준은 다음과 같은 오류 정정 레벨을 제공하는 것입니다.

• L: (로우) 약 7%의 코드 워드를 복원할 수 있음
• M: (미디엄) 15%
• Q: (퀄리티) 25%
• H: (하이) 30% (마이크로 QR 코드의 경우 지원되지 않음)

QR 코드 리더가 QR 코드와 일치할 수 있는 점의 배열을 찾으면, 해당 QR 코드 후보의 "지오메트리"를 반환합니다.

QR 코드 형상은 일련의 점입니다. 여기에는 QR 코드 사변형의 모서리 좌표(왼쪽 아래, 왼쪽 위, 오른쪽 위, 오른쪽 아래)와 파인더 패턴 중심의 좌표 (왼쪽 아래, 왼쪽 위, 오른쪽 위)가 포함되어 있습니다.

QR 코드 형상

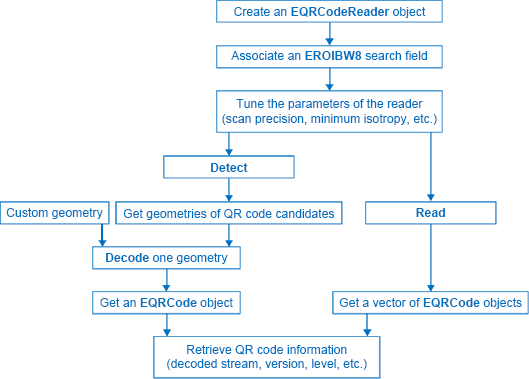

1. EROIBW8 이미지에 검색 필드를 설정하거나 매개변수를 조정하여 처리할 작업수를 제한합니다.
2. QR 코드 리더가 이미지를 스캔하고, 다음과 같은 조건을 기준으로 QR 코드와 일치할 수 있는 3개의 파인더 패턴을 검색합니다.
• 최소 여백 구간(QR 코드 주변의 공백 구간) 너비: 3픽셀.
• 최소 모듈 크기: 3 x 3픽셀.
• 최소 등방성: 0.5.
• 최대 코너 변형: 15°(코너 각도는 75° ~ 105° 범위일 수 있음).
3. 판독기는 QR 코드 후보 또는 감지 결과를 형상 벡터로서 반환합니다.

1. QR 코드 판독기는 QR 후보를 디코딩하고 모델, 버전, 레벨, 형상 및 디코딩된 데이터 스트림 과 같은 QR 코드를 반환합니다.

   디코딩된 스트림 클래스는 코딩 모드 (기본, FNC1/GS1, 또는 FNC1/AIM)와 응용프로그램 표시기로 구성됩니다(코딩모드가 FNC1/AIM인 경우, 그렇지 않으면 0). 디코딩된 데이터는 해당하는 인코딩(숫자, 영숫자, 바이트, 간지)에 따라 디코딩된 스트림의 각 부분에서 액세스할 수 있습니다. 또한 원시 비트 스트림 (마스크 해재 및 오류 수정 후 비트 데이터로 디코딩하기 전에 비트 데이터)을 가져올 수도 있습니다.

2. 판독기는 사용되지 않은 오류 수정
   • 1에 가까움, 데이터를 디코딩할 때 극소수의 오류가 정정됩니다. 디코딩이 고도로 안정적이며, QR 코드가 고품질입니다.
   • 0에 가까움, 데이터를 디코딩할 때 다수의 오류가 정정됩니다. 디코딩은 안정적이지만 QR 코드 품질이 열악합니다.
   • -1, 오류 정정에 실패했습니다. 디코딩이 실행되지 않았습니다.

스캔 정밀도: 스캔 정밀도를 변경하여 세밀한(작은 QR 코드의 경우 권장) 또는 거친(중간 또는 큰 QR 코드의 경우 권장) 정밀도로 검색 필드를 스캔할 수 있습니다.

최소 점수: QR 코드 판독기가 이 QR 코드 파인더 패턴을 찾습니다:
완벽하게 일치할 경우 패턴 파인더 점수 1이 반환됩니다.
덜 정확하게 일치할 경우 더 낮은 점수가 반환됩니다.
허용되는 최소 점수는 기본적으로 0.65이며, 이를 조정할 수 있습니다.

최소 등방성: QR 코드의 등방성은 직사각형 변형을 나타냅니다.
완벽한 정방형 QR 코드는 등방성이 1(짧은 쪽을 긴 쪽으로 나눈 값, 직사각형이 수직 또는 수평인지 여부)입니다.
EasyQRCode는 등방성이 최저 0.5인 직사각형 QR 코드도 감지할 수 있습니다. 기본최소 등방성은 0.8이며, 0에서 1까지 조정할 수 있습니다.

모델 및 비전: QR 코드 판독기는 모든 모델 및 모든 버전의 QR 코드를 검색합니다.
검색할 QR 코드의 모델 및 버전 범위 (1 - 40) 을 지정하여 프로세스를 단축할 수 있습니다.
