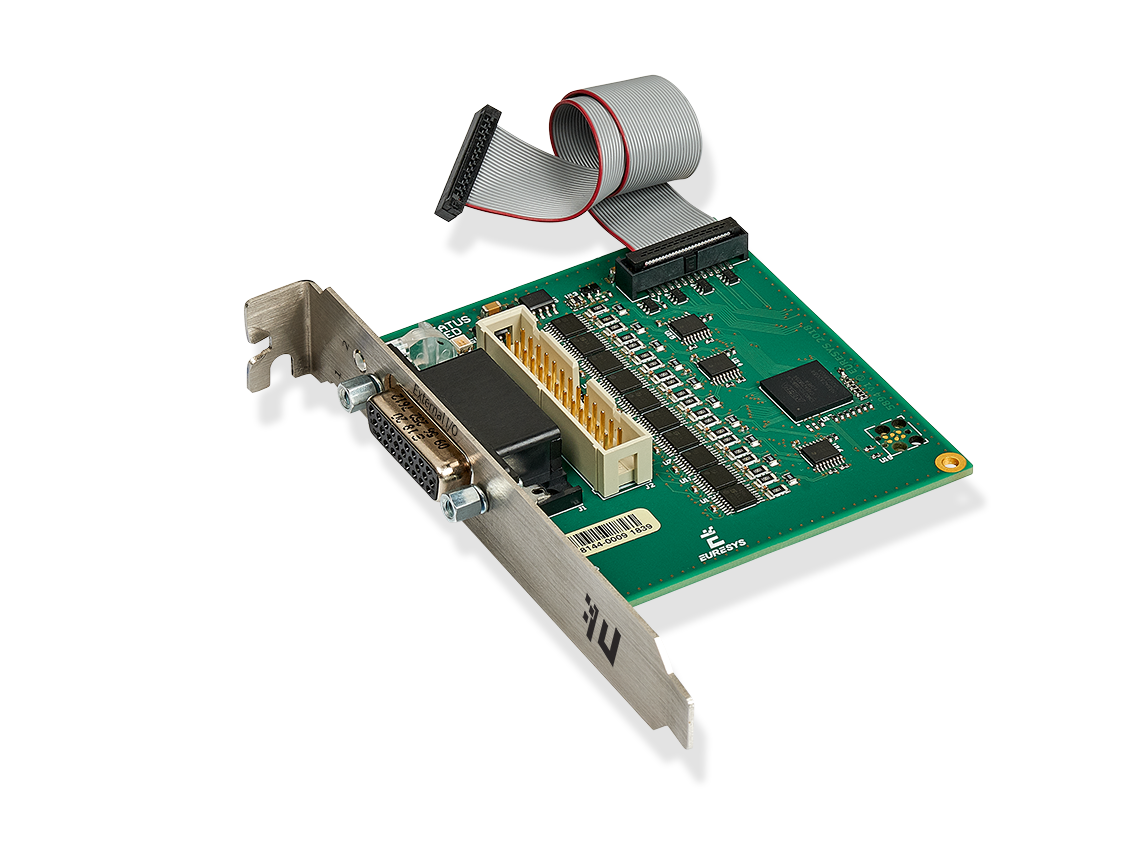

3610 HD26F I/O Extension Module - TTL-RS422 및
3612 HD26F I/O Extension Module - TTL-CMOS5V-RS422

●

외부 I/O 커넥터

□

견고한 26핀 고밀도 Sub-D

□

12 V/GND 및 신호 쌍을 위한 eGrabber Frame Grabbers의 외부 I/O 커넥터와 호환 가능한 핀 레이아웃

참조: HD26F 3610/3612 외부 I/O 커넥터

●

내부 I/O 커넥터

□

표준 피치 26핀 플랫 케이블 헤더

□

12V/GND 및 신호 쌍을 위한 eGrabber Frame Grabbers의 내부 I/O 커넥터와 호환 가능한 핀 레이아웃

참조: PHS26M 3610/3612 내부 I/O 커넥터

●

I/O 확장 커넥터

□

I/O 확장 케이블이 장착된 미세 피치 26핀 플랫 케이블 헤더: 호환되는 프레임 그래버의 I/O 확장 커넥터에 직접 연결하기 위한 150mm 길이의 플랫 케이블

참조: PHS26M-050 I/O 확장 커넥터

괄호에 있는 활동 LED #1

ACTIVITY LED #1은 입력 포트의 활동 전용입니다.

LED 상태	의미
녹색	정상 모드 - 깜박임은 하나 이상의 입력에 대한 활동을 나타냅니다.
주황색	설정 모드
적색	오류 - I/O 모듈이 프레임 그래버에 의해 (아직) 제어되지 않습니다
끄기	I/O 모듈에 전원이 공급되지 않습니다.

괄호에 있는 활동 LED #2

ACTIVITY LED #2은 출력 포트의 활동 전용입니다

LED 상태	의미
녹색	정상 모드 - 깜박임은 하나 이상의 출력 대한 활동을 나타냅니다.
주황색	설정 모드
적색	오류 - I/O 모듈이 프레임 그래버에 의해 (아직) 제어되지 않습니다
끄기	I/O 모듈에 전원이 공급되지 않습니다.

보드상의 상태 LED

STATUS LED는 I/O 확장 버스의 활동에만 사용됩니다

LED 상태	의미
고정 녹색	정상 모드 - 버스에서 활동하지 않습니다.
녹색으로 깜박임	정상 모드 - I/O 확장 버스의 작동.
주황색 깜박임	설정 모드 - I/O 확장 버스의 활동.
적색 깜박임	정상 모드 - I/O 확장 버스의 작동.
끄기	I/O 모듈에 전원이 공급되지 않습니다.

사양 항목	제품
	3610 HD26F I/O Extension Module - TTL-RS422	3612 HD26F I/O Extension Module - TTL-CMOS5V-RS422
차동 I/O	차동 입/출력
단일 종단 I/O	TTL 입/출력(버전2)	TTL 입력/5 V CMOS 출력
전원 출력	전원 출력 사양
전력 소비	< 5 W

그룹화	단일 종단 I/O			차동
	I/O#	입력	출력	I/O#	입력	출력
그룹 #1	MIO1	2 x TTL 입력	2 x TTL 출력	MIO1	4 x RS-422 입력	4 x RS-422 출력
	MIO2
	MIO3	2 x TTL 입력	2 x TTL 출력	MIO3
	MIO4
	MIO5	2 x TTL 입력	2 x TTL 출력	MIO5
	MIO6
	MIO7	2 x TTL 입력	2 x TTL 출력	MIO7
	MIO8
그룹 #2	MIO9	2 x TTL 입력	2 x TTL 출력	MIO9	4 x RS-422 입력	4 x RS-422 출력
	MIO10
	MIO11	2 x TTL 입력	2 x TTL 출력	MIO11
	MIO12
	MIO13	2 x TTL 입력	2 x TTL 출력	MIO13
	MIO14
	MIO15	2 x TTL 입력	2 x TTL 출력	MIO15
	MIO16
그룹 #3	MIO17	2 x TTL 입력	2 x TTL 출력	MIO17	4 x RS-422 입력	4 x RS-422 출력
	MIO18
	MIO19	2 x TTL 입력	2 x TTL 출력	MIO19
	MIO20

설정은 I/O 모듈의 비휘발성 메모리에 저장됩니다. 전원을 공급하면 설정이 자동으로 복원됩니다.

인터페이스 모듈의 IOExtensionModule 범주는 3610/3612 I/O 확장 모듈을 구성하는 일련의 기능을 제공합니다:

□

IOExtensionModuleConfiguration는 구성 모드를 시작/종료합니다

□

IOExtensionModuleLineSelector는 구성할 MIO를 선택합니다

□

IOExtensionModuleLineFormat, IOExtensionModuleLineMode 및 IOExtensionModuleLineStatus을(를) 사용하여 선택한 MIO를 구성합니다

□

IOExtensionModuleLineToRepair 및 IOExtensionModuleErrorCount은(는) 잘못된 현재 구성 문제를 해결합니다.

구성 절차

1.

인터페이스 모듈 선택

2.

구성 모드를 입력하십시오. IOExtensionModuleConfiguration을(를) Begin(으)로 설정합니다.

3.

구성할 I/O 라인을 선택하십시오. IOExtensionModuleLineSelector을(를) 원하는 값(MIO1 ~ MIO20)으로 설정

4.

단일 종단 또는 차동 I/O 라인 형식 선택

□

단일 종단 I/O의 경우 IOExtensionModuleLineFormat을(를) IOExtensionModuleLineFormat(으)로 설정합니다

□

차동 I/O의 경우 IOExtensionModuleLineFormat을(를) IOExtensionModuleLineFormat(으)로 설정합니다

5.

입력 또는 출력 I/O 회선 모드 선택:

□

입력의 경우 IOExtensionModuleLineMode을(를) Input(으)로 설정합니다

□

출력의 경우 IOExtensionModuleLineMode을(를) Output(으)로 설정합니다

6.

모든 I/O가 구성되도록 3단계부터 반복

7.

구성의 유효성을 확인

□

IOExtensionModuleErrorCount 값 얻기

□

0이면 구성이 정상이며 다음 단계로 진행합니다

□

0보다 크면 구성은 NOK이며 10단계로 진행합니다

8.

구성 기록

□

IOExtensionModuleConfiguration을(를) Commit(으)로 설정

□

절차가 완료되었습니다!

9.

구성 복구

□

IOExtensionModuleLineToRepair 값 얻기

□

표시된 MIO가 구성 제약 조건을 충족시키지 못하는 이유를 확인하려면 I/O 구성 기능 및 제약을(를) 읽으십시오.

□

3단계부터 진행하여 하나 이상의 I/O 구성을 수정
