外部電源の使用

電源電圧は基盤からではなく、「外部」システムから供給されます。ほとんどのLVTTL入力レシーバ回路は入力で5 Vレベルをサポートしているため、3.3 Vまたは5 Vの電源も考えられます。電源ラインは、ケーブルを介してオプトカプラのOUT+ピンに接続する必要があります。

この場合、電圧はTTLレシーバの_VCCピンと同じになる可能性があるため、電圧レールは_V CCと呼ばれます。

この回路では、次の図に示すようにプルダウン抵抗が1つだけ必要です。180Ω1/8 Wの抵抗が最良の妥協策として推奨されていますが、回路は50Ω1/ 2W〜10KΩ 1/16 W（1）の広い範囲の抵抗値でも動作します。

既存のプルダウン抵抗がすでにTTLレシーバ側で使用可能な場合は、R抵抗として使用して回路を動作させることができ、ケーブルのどこかに余分な抵抗を追える必要はありません。

回路は論理レベル反転の実行はしません。

抵抗値は、特別な静的レベルの互換性またはダイナミックの制限性能要件に合わせて変更することもできます。本トピックは次の段落で説明します。

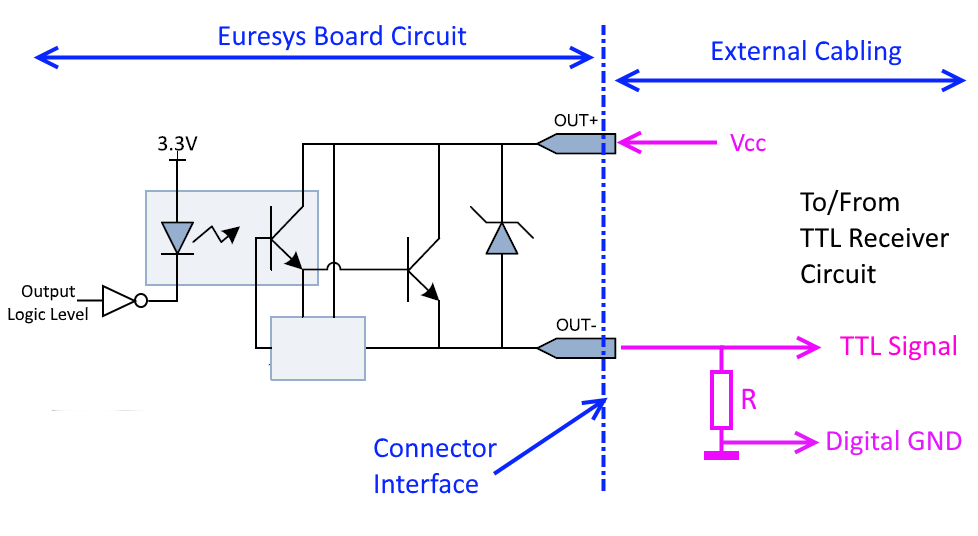

配線図

絶縁された出力をレシーバの_V CC電源を使用したTTLレシーバに接続する

参照:I/Oコネクタピン配列のハードウェアマニュアル内のGPIOコネクタ

OUT +をTTL_VCCに接続してください。公称では、V_CC は3.3 Vまたは5 Vでなければなりません。

OUT-をTTL入力に接続します。

抵抗器（R）が180Ω1 / 8 W（または回路要件に適合する別の抵抗値）のOUTをプルダウンします。

シールドされたケーブルを使用して、ワイヤ全体をシールドすることをお勧めします。シールドは、外部干渉（イミュニティ）に対するEMI保護を改善し、不要なEMエミッションを防ぎます。シールドは、デバイス（PC、カメラ、およびシステムコンポーネント）のシャーシに接続し、デジタルGNDラインから分離する必要があります。

静的レベルの互換性

以下の表は、電圧レベルが適合しており、TTLおよびLVTTLアプリケーションの許容電圧マージンを維持していることを示しています。

TTL（5 V）システムの電圧レベルとマージン、R = 180Ω

絶縁出力論理レベル	絶縁出力状態	絶縁出力電圧レベル	TTL入力電圧レベル	電圧マージン	TTL入力論理レベル
High（高）	閉	最大4.1 V ^（2）	最小2.0 V	2.1 V	High（高）
Low（低）	開く	最大0.36 V ^（1）	最大0.8 V	0.44 V	Low（低）

LVTTL（3.3 V）システムの電圧レベルとマージン、R = 180Ω

絶縁出力論理レベル	絶縁出力状態	絶縁出力電圧レベル	TTL入力電圧レベル	電圧マージン	TTL入力論理レベル
High（高）	閉	最小2.4 V⁽²⁾	最小2.0 V	0.4 V	High（高）
Low（低）	開く	最大0.36 V^（1）	最大0.8 V	0.44 V	Low（低）

参照:絶縁出力絶縁型出力の電圧レベル用。

（1）2 mA（180Ωx 2 mA = 0.36 V）のワーストケースの外部（プルアップ）抵抗を考慮すると、0.36 Vが得られます。これは、回路が最大1K5Ω（3.3 V）または2K4Ω（5 V）までの外部プルアップ抵抗の存在をサポートできることを意味します。必要であれば、回路内の実際のプルアップ負荷に応じて他のR値を選択することができます。

（2）いずれの場合も、フォトカプラピンの両端の電圧降下(V_OUT⁺ - V_OUTt^- )は0.9 Vより小さくなります。その結果は次のようになります：3.3V - 0.9V = 2.4V; 5V - 0.9V = 4.1V
